我们在使用建模大师对结构梁进行翻模时，往往会出现梁未识别的情况，这需要我们人工手动去修改。图中这一跨梁的命名应该同KL5(2B)，只是尺寸不同，只需要将它替换成前一跨梁然后复制修改名称和尺寸就行，但是我们选择此梁，从很长的类型列表中找到正确的类型很麻烦，如图1所示:
那么应如何快速替换?下面就介绍一个简单的方法:

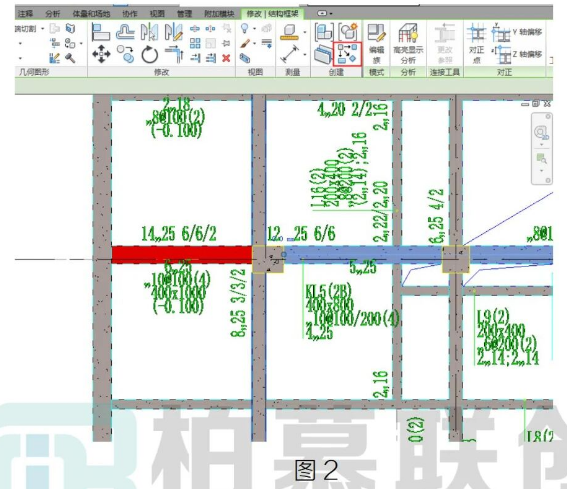

首先选中前一跨梁，点击创建类似命令(快捷键CS)，然后按Esc取消，如图2所示：

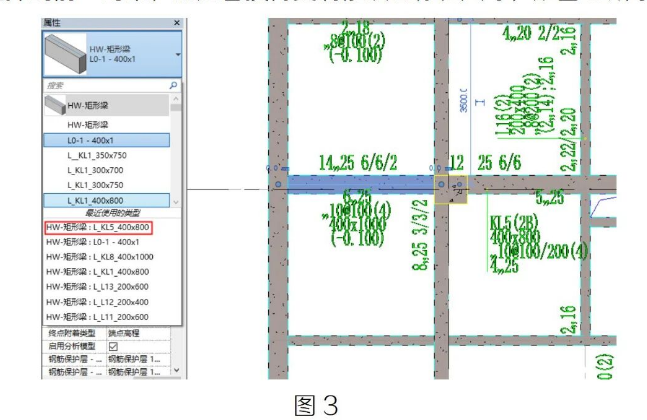

再选中未识别的梁替换类型，在最近使用的类型下面找到之前选择的前一跨梁，然后替换再复制修改名称和尺寸，如图3所示:
