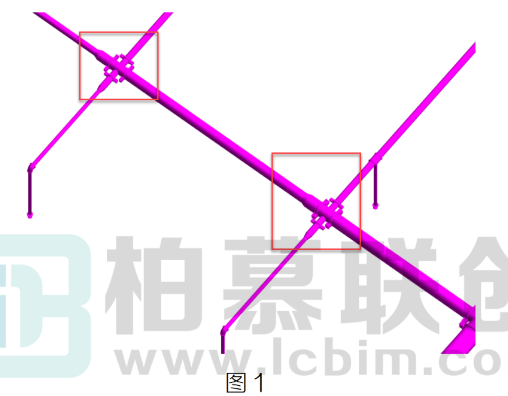

最近在管线深化过程中发现了一个小问题，喷淋翻模过后一般情况都会有一部分的不合理变径，如图1所示:
遇到这种情况我们一般就是选择把不合理的那一段管径改为正确的就可以了，但是一个一个的去点，去输入正确的管径是否会感觉有些麻烦呢?Revit里面有没有类似格式刷的工具呢?答案是有的。

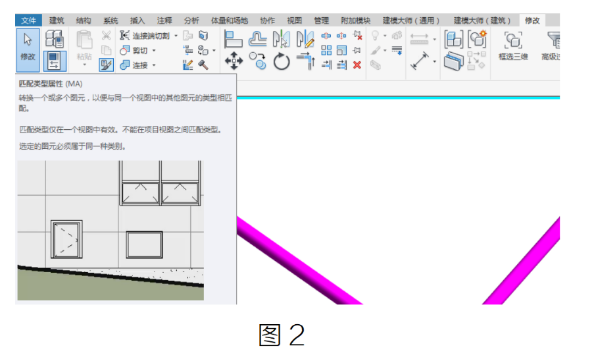

在修改选项卡下面有一个匹配类型属性的小工具，快捷键为MA，查看解释说明可以知道，功能是转换一个或多个图元，以便与同一视图中的其他图元类型匹配，这不正好就是我们想要的格式刷吗?如图2所示:

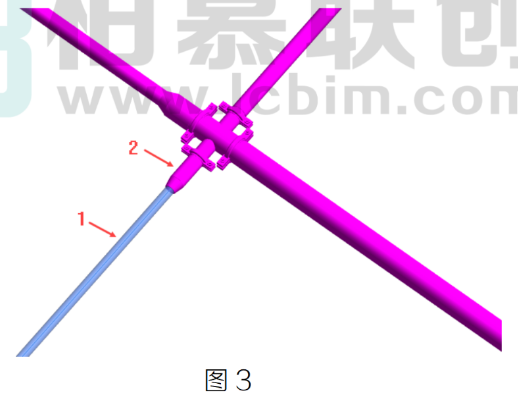

单击匹配类型属性，先选择正确的管径，再选择需要改变的那一段管径，喷淋管道就可以修改为正确的管径了，如图3所示：
需要注意的是，在进行多处修改的时候，如果参照管径不同，需要点一下空白区域，重置匹配类型属性命令。并且这个功能对于桥架，风管，门窗等同样适用。只要图元之间的类别相同，都是可以进行匹配的，包括材质系统大小等。
