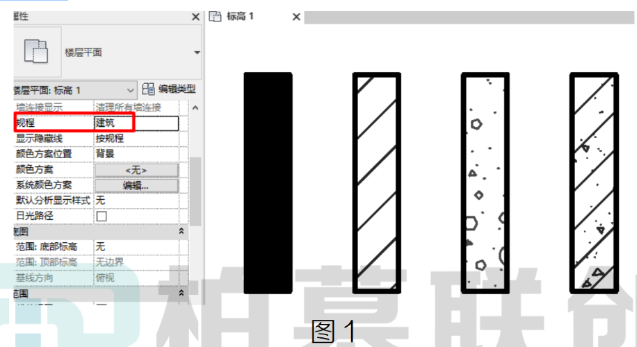

给模型的截面设置填充图案，在建筑、协调规程下，正常显示，如图1所示：

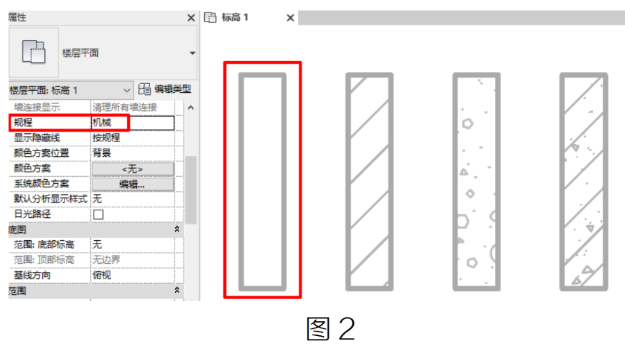

但如果把规程修改为机械、卫浴、电气后，能显示图案填充，但是实体填充会消失，如图2所示:
解决方法:给构件所属类别添加1%的透明度。

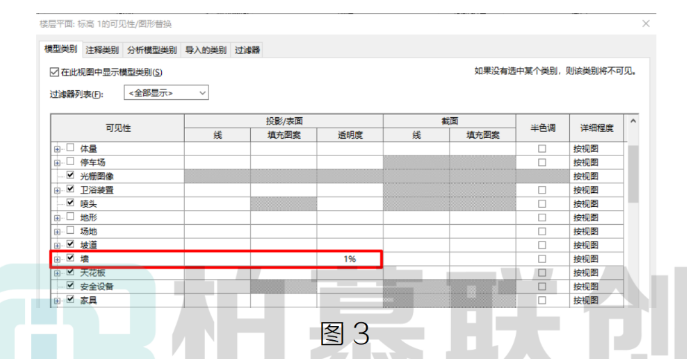

以本教程为例，图片里四个模型都是墙体，我们在可见性/图形中，为墙体设置1%的透明度，如图3所示

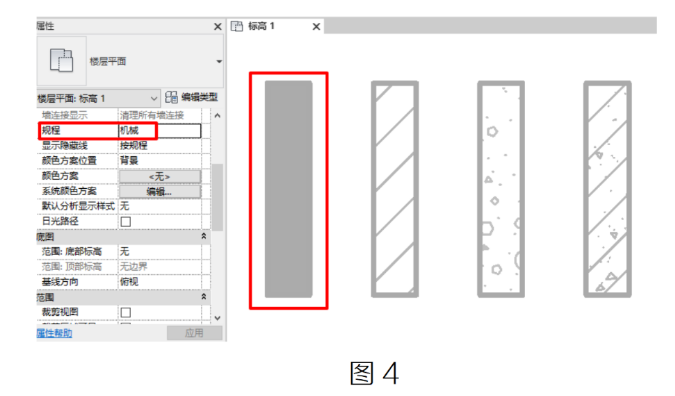

设置完成后，就能在机电专业对应的规程里，显示实体填充如图4所示:
