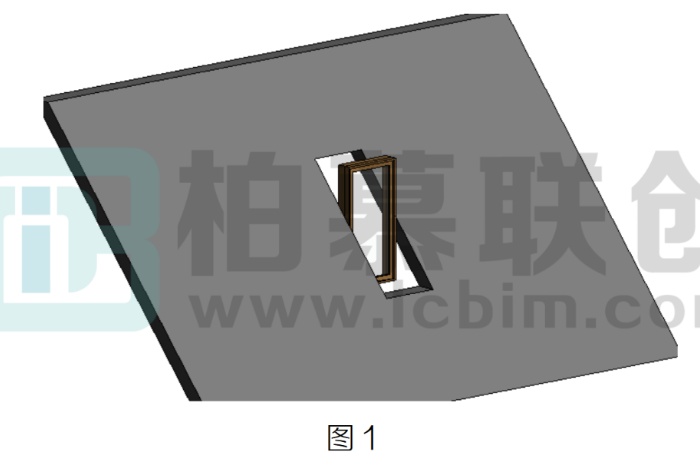

在项目中会遇到斜墙这种情况，如果我们需要在斜墙上放置窗，这时普通的窗族放置时就会不合理，如图1所示:
那么我们需要创建一个特殊的窗族,让其能在斜墙上正确放置，方法如下:

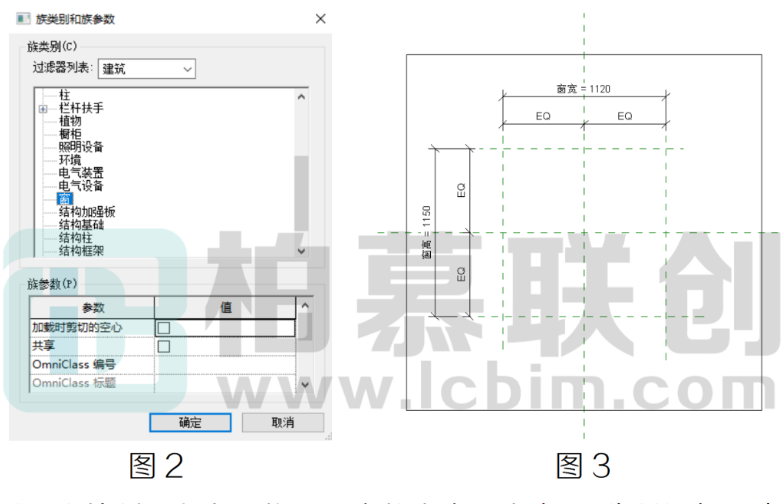

1.新建一个基于面的公制常规模型，族类型和族类别设置为窗，如图2所示:
2.先绘制四条参照线用于定位窗宽和窗高，再为其添加两个参数:窗宽和窗高，如图3所示:

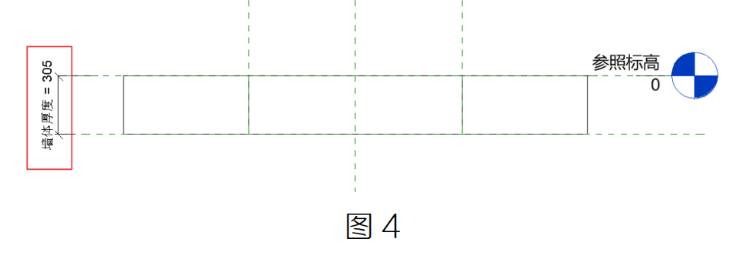

3.视图选择前立面，再创建一条参照线，为其添加一个参数命名为墙体厚度，如图4所示:

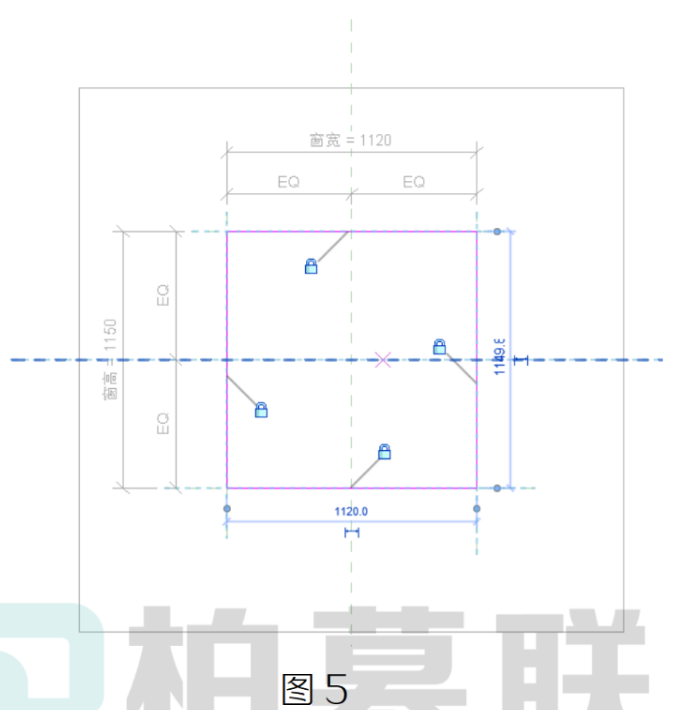

4.选择楼层平面视图下的参照标高，在创建选项卡下，选择空心形状下的空心拉伸命令，绘制一个空心拉伸并锁定在参照平面上，如图5所示:

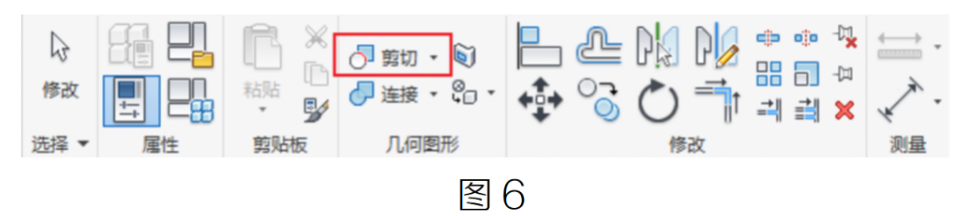

5.在修改选项卡下，选择剪切命令，用空心拉伸剪切自带的常规模型，如图6所示

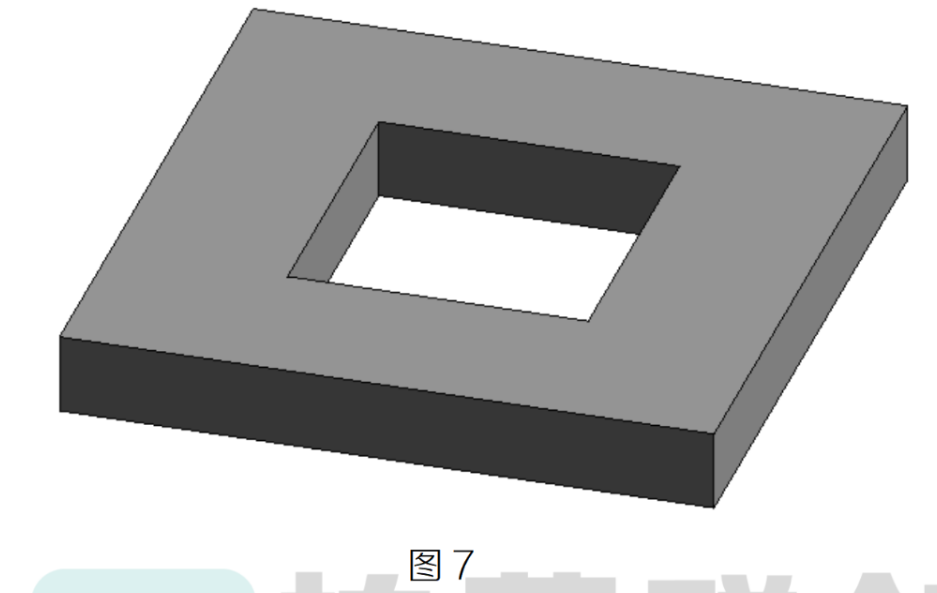

6.拖拽空心拉伸，使其完全剪切族自带的常规模型，剪切后效果如图7所示:

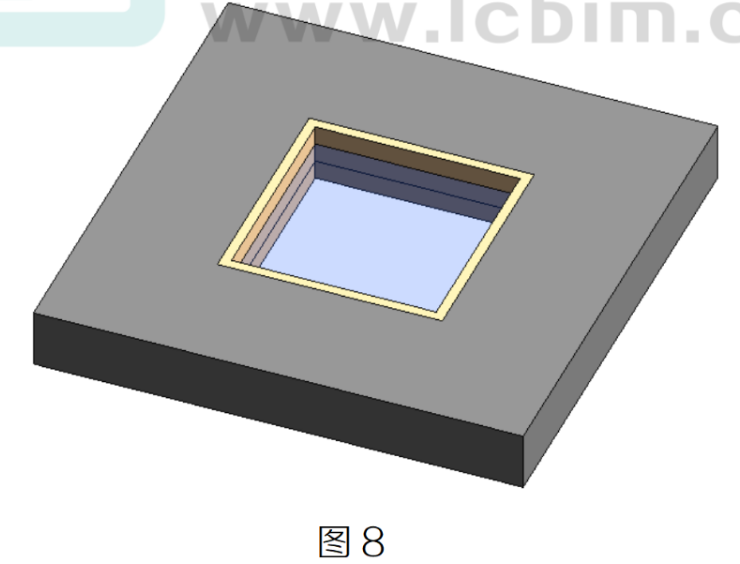

7.接下来就是利用拉伸放样等命令创建窗族，就不多做赘述，创建完成后，如图8所示：

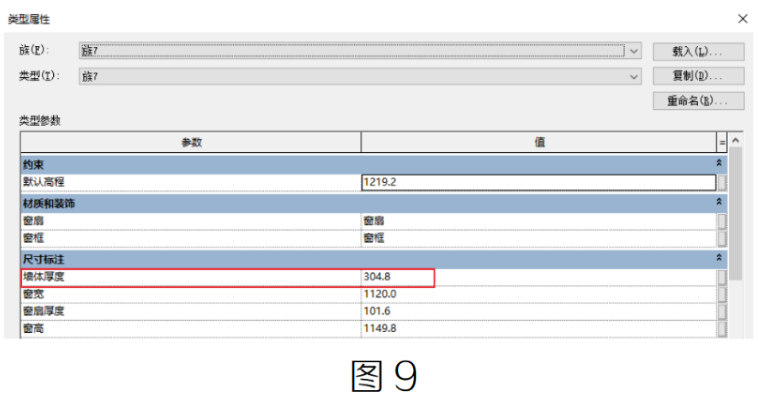

8.将其载入项目，放置在斜墙上，选择刚刚创建的窗族，编辑类型，将墙体厚度设置为当前斜墙的厚度，如图9所示:

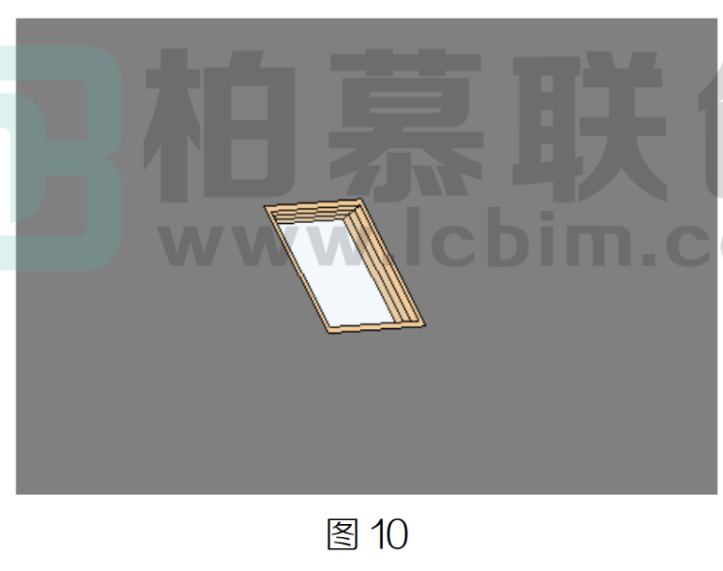

最终成果，如图10所示：
