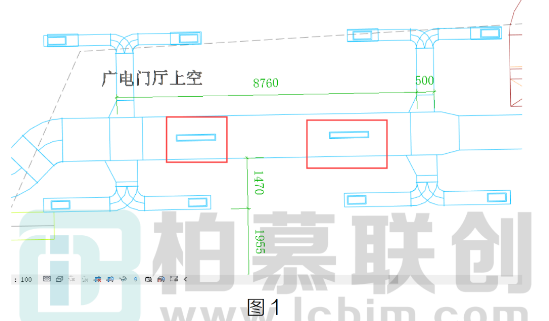

最近小编在处理风管图纸的时候发现图纸中，风管中的百叶风口，只显示一个方框，没有将格栅体现出来，如图1所示:

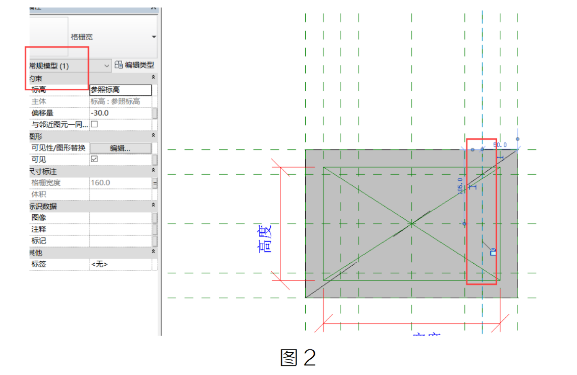

起初以为是风口族的问题，但当换了一个视图的时候，发现相同的族，格栅是存在的，因此，进入风口的族发现风口的格栅是用常规模型绘制的，如图2所示：

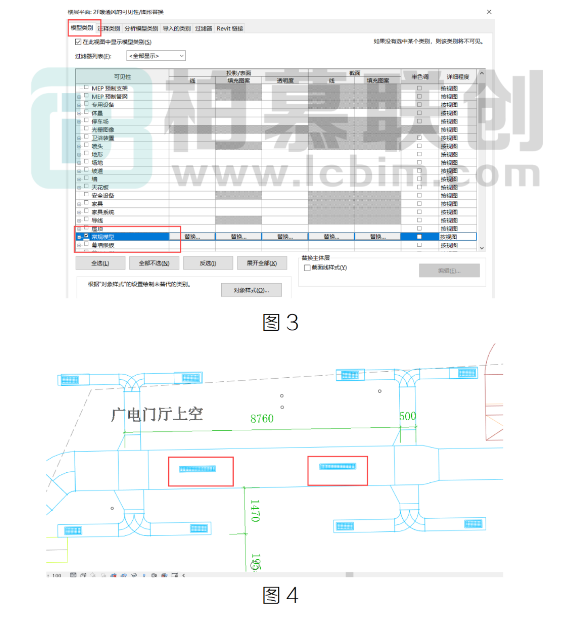

因此，当返回模型中，发现风口为方框的视图，视图中的常规模型这个选项并未勾选上。这时候就需要打解模型的可见性选项，在模型类别中将常规模型这一选项打解即可，如图3.4所示:
