在利用Revit制图中，往往会有很多重复性的编辑行为，浪费大量时间及精力。可视化编程Dynamo技术的出现，在某一些方面大大得提高了建模的效率及精度。今天就阐述一下，在布置柱方面，为提高布置效率而采用的方法。

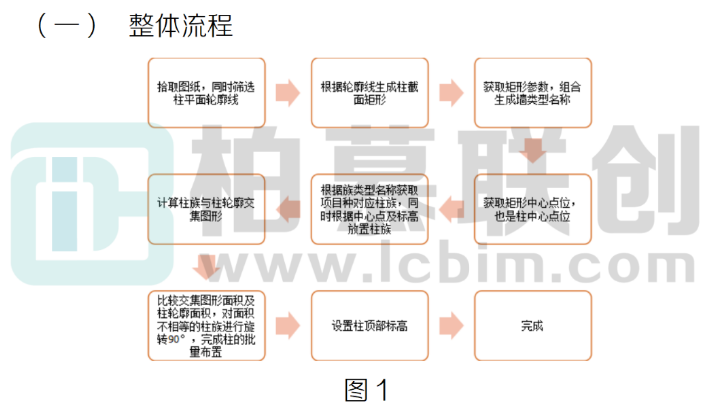

(二)具体流程

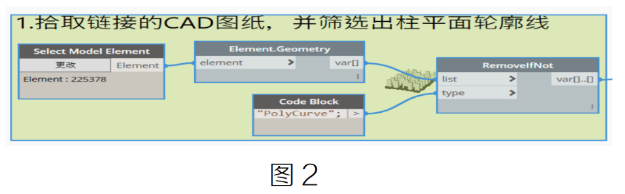

1.因拾取的CAD文件中含有其他元素，故需要使用"RemovelIFNot"节点筛选出柱轮廓线，如图2所示:

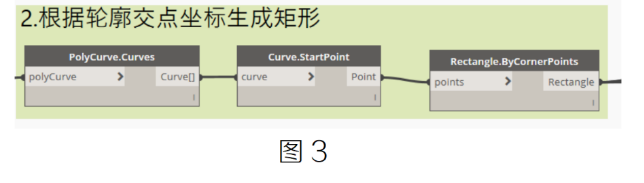

2.因需要获取图纸中柱的尺寸参数，故需要生成矩形，方便后面获取长、宽等参数，如图3所示:

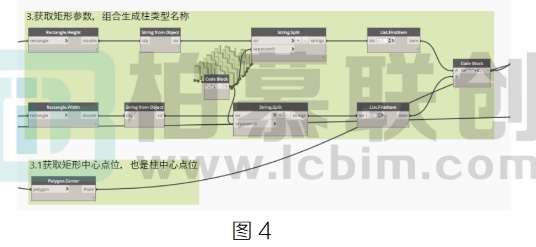

3.将获取到的矩形参数重新组合生成柱的类型名称，同时为精确布置柱，需要借助"Polygon.Center"获取柱的精确中心点位,如图4所示:

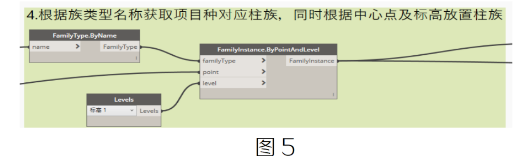

4.根据族类型名称获取项目中对应柱族，同时借用"FamilyInstance.ByPointAndLevel"根据中心点及标高放置柱族，如图5所示:
5.因为部分柱尺寸虽然一致,但是个别柱在布置的时候长宽可能发生调换旋转，故需要分析调转旋转的柱。

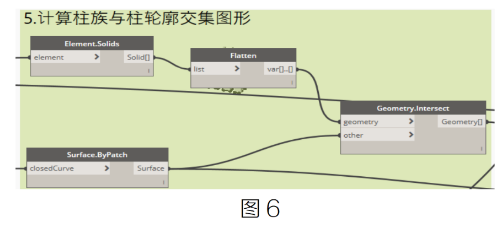

借助"Geometry.lntersect"获取柱族与柱轮廓交集图形，如图6所示:

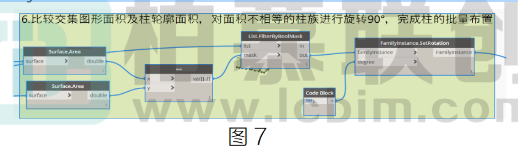

6.比较交集图形面积及柱轮廓面积，对面积不相等的柱族借用"Familyinstance.SetRotation"进行旋转90，如图7所示:

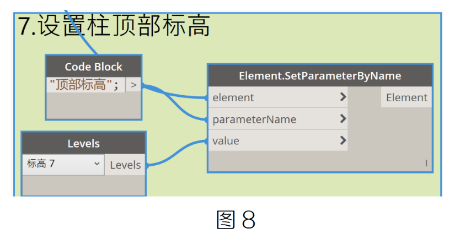

7.设置柱顶部标高和其他需要特殊设置的族参数，完成柱的布置，如图8所示:
