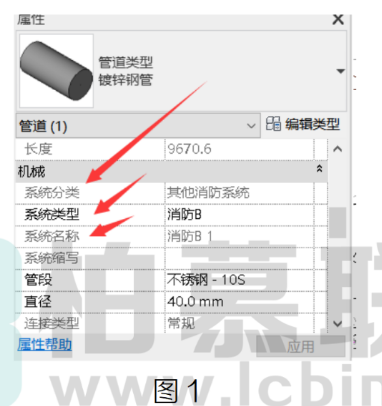

设置机电样板、过滤器、新建管道时，会碰到"系统分类"、"系统类别"、"系统名称"这三个参数，容易搞混淆，如图1所示:
首先，我们要了解"系统"的含义。Revit中的系统是指设备和管道的集合。也就是说，系统包括管道、设备以及它们之间如何连接的信息。
01系统分类
系统分类是Revit自带的系统族，软件提供了11种默认的系统分类，分别为:家用冷水、家用热水、循环供水、循环水、卫生设备、湿式消防系统、干式消防系统、预作用消防系统、其他消防系统、通风孔、其他。用户不能增加或删除系统分类。复制已有系统类型，新建的系统类型与原有系统类型的系统分类一致。例如，复制"家用冷水"，重命名为"给水系统"，这个系统的系统类型是"给水系统"，系统分类是"家用冷水"。
02系统名称

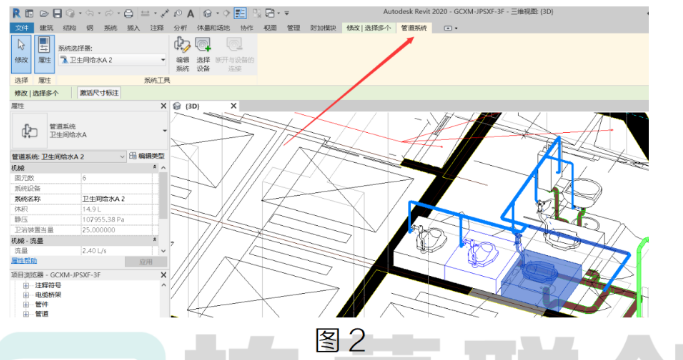

我们可以把卫生间的给水管和卫浴设备集中起来，给这个系统一个名字，这就是系统名称。方法是选中一个设备或水管，点击管道系统，增加设备和其他管道，如图2所示:

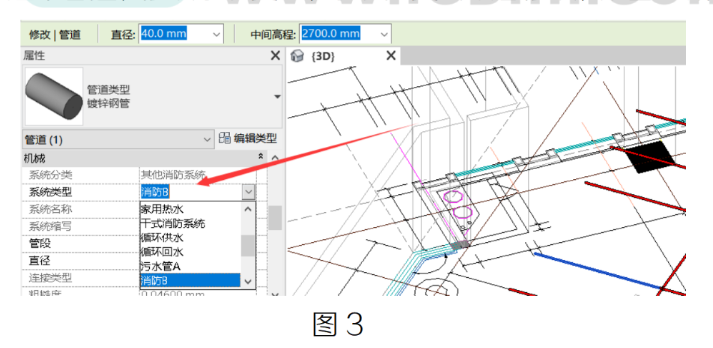

同一个系统中的设备、管道，可以使用软件中的自动布局功能布线，还可以使用"连接到"这个功能连接设备和管道。选中管道，修改系统类型，系统分类会跟着修改，如图3所示:

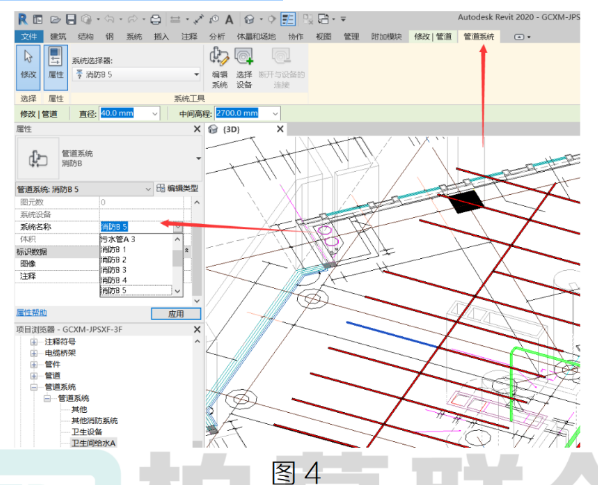

选中管道或设备，点击管道系统，在系统名称中可以修改管道或设备的系统名称，如图4所示:

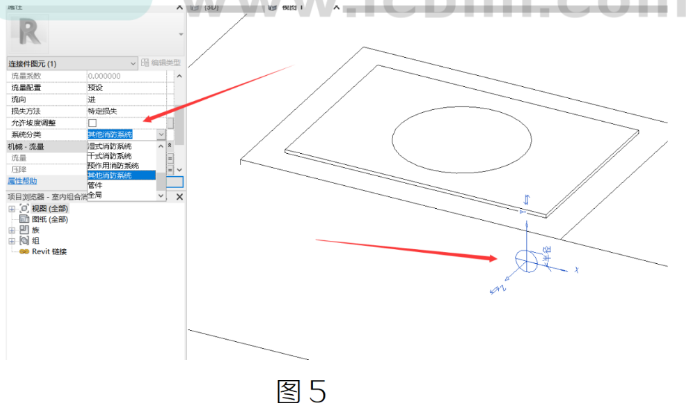

选中设备，点击编辑族，在族编辑环境中修改接头的系统分类可以修改设备的系统分类,如图5所示:
总结:

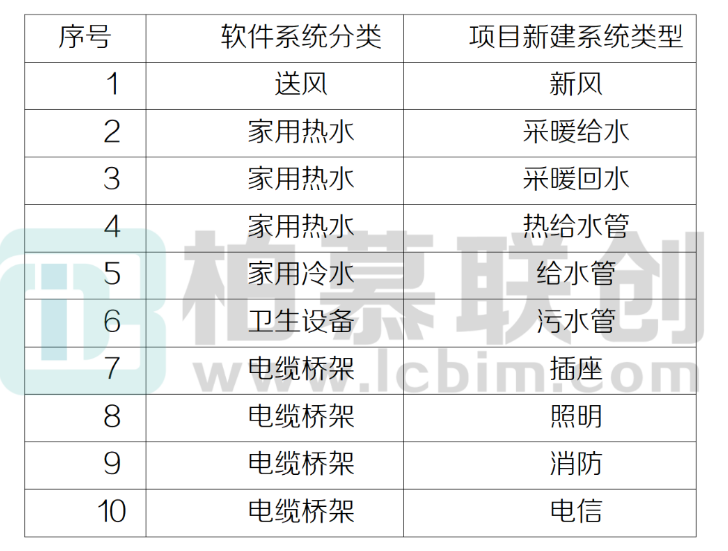

Revit中系统是设备和管道的集合。系统分类是最高级别的系统。我们平时使用的是默认系统分类复制后的系统类型。系统名称是项目中自定义的一群设备和管道的集合。一些参考复制关系:
