排污管有坡度要求，加上蹲便器要设置排水弯，导致蹲便器连接到排水横管比较麻烦。
连接大便器和排水横管，传统方法是
1)新建剖面图，大便器接一段立管
2)新建通过大便器立管的参照平面，横管上沿着参照平面画出去
3)找到横管和大便器立管的交点，将大便器立管延伸到交点,
4)加载尸型存水弯;

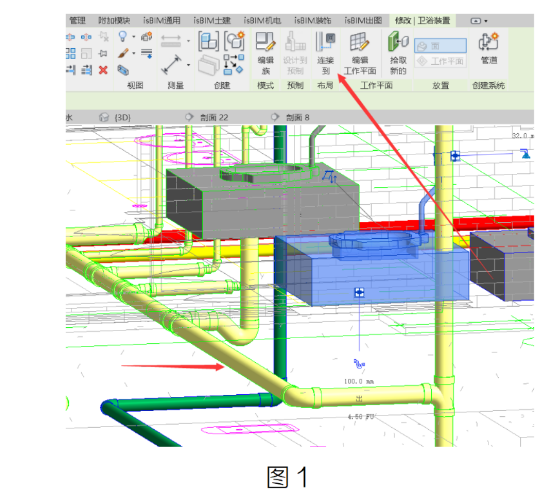

5)从P型存水弯出发连接到排水管,整个过程比较复杂，这里给大家介绍一种比较快捷的方法。选中卫浴设备，点击“连接到”命令，再选择排水横管，实现自动连接，如图1所示:

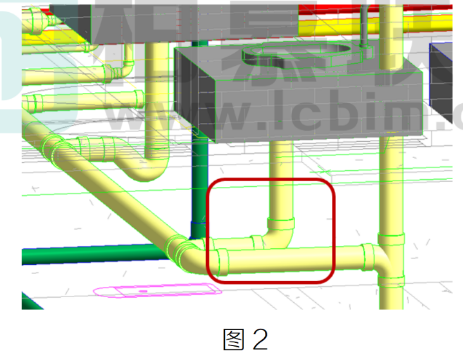

但是可以看到，弯头位置不是存水弯，如图2所示：

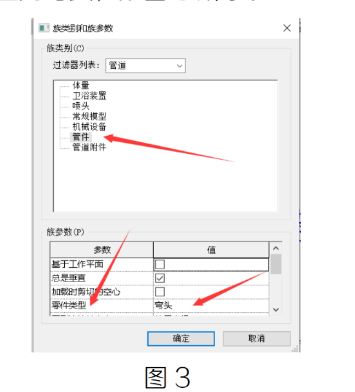

为此，我们打解编辑存水弯的族，将存水弯的族类别设置为管零件类型设置为弯头，如图3所示:

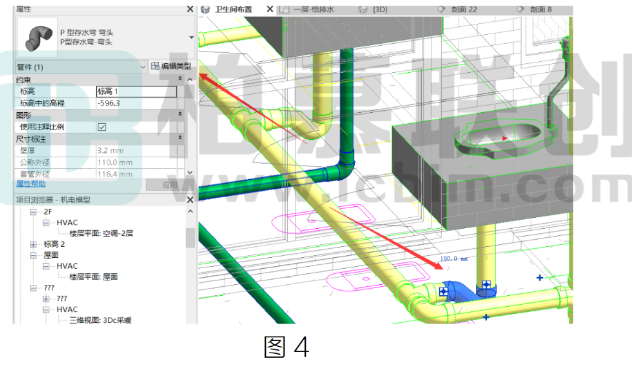

选中原弯头，切换族类型，将弯头替换为存水弯，如图4所示:
这样一个大便器就连接好了。除了“连接到”命令
除了“连接到”命令，给排水工程建模时，还应多使用TR和ET这两个命令，处理不同标高之间管道的连接，提高效率。标高明确的管道，可以直接修改管道标高，不用专门建立剖面。
