在错综复杂的机电管线模型中，如何清晰看到最低处水泵进口管路?

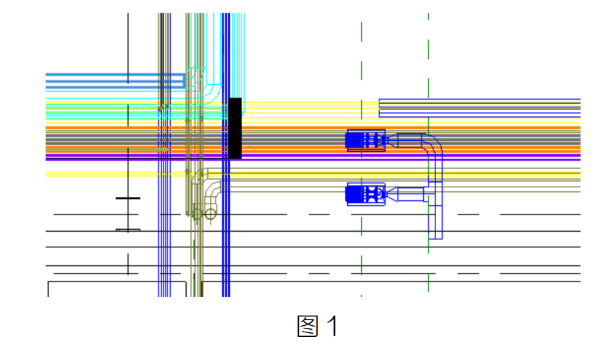

平面图，如图1所示

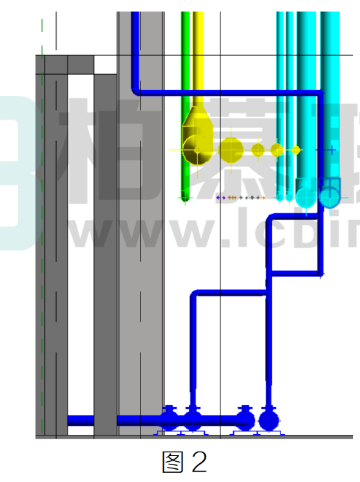

泵前剖面图，如图 2 所示：

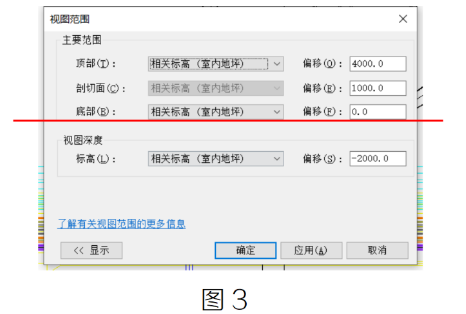

不同于建筑平面图中的显示规则，如果在视图范围中，只改变剖切面的高度，管线的显示是不变的，如图3所示：

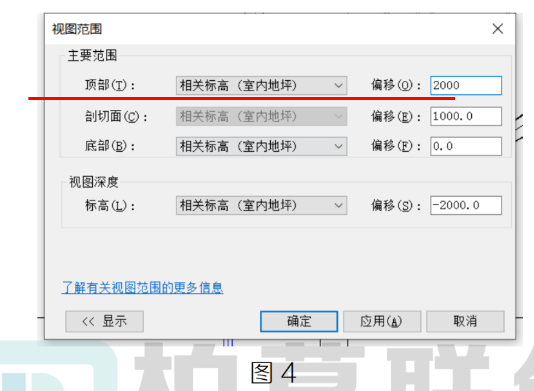

对于机电管线，需要调整顶部相关标高或偏移距离到需要的高度范围，如图 4 所示

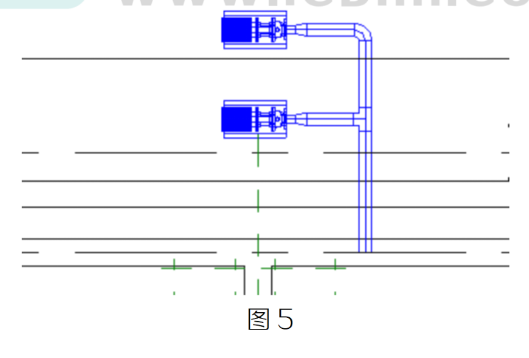

调整后就可以显示下层的管线而不显示上层的管线了，如图5所示:
