在revt 中，图元构件着色模式下颜色跟许多因素有关，那么它们的显示优先顺序又是怎么样的呢?现主要比较过滤器及其自身材质对墙体颜色的影响大小。
首先，先设置好墙体本身的材质。

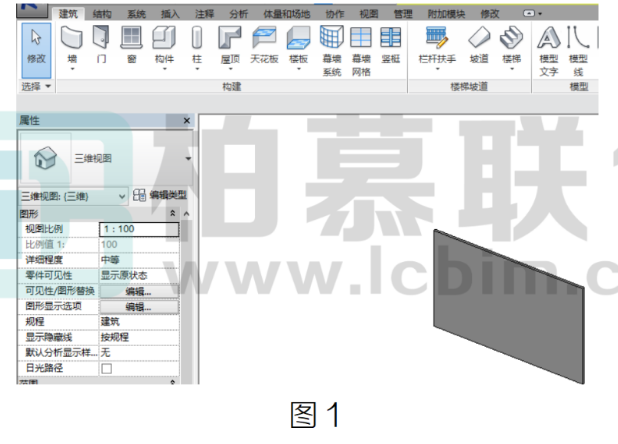

(1)任意画一面墙，不管材质和性质，如图1所示

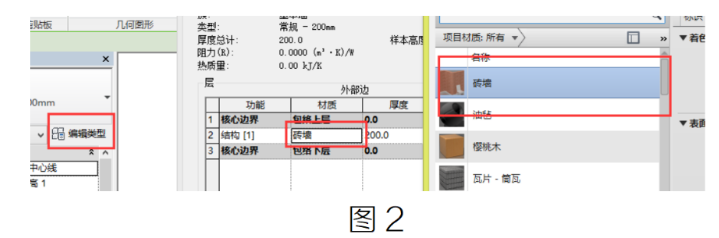

(2)在所画墙的类型属性中添加一个材质，如图 2 所示：

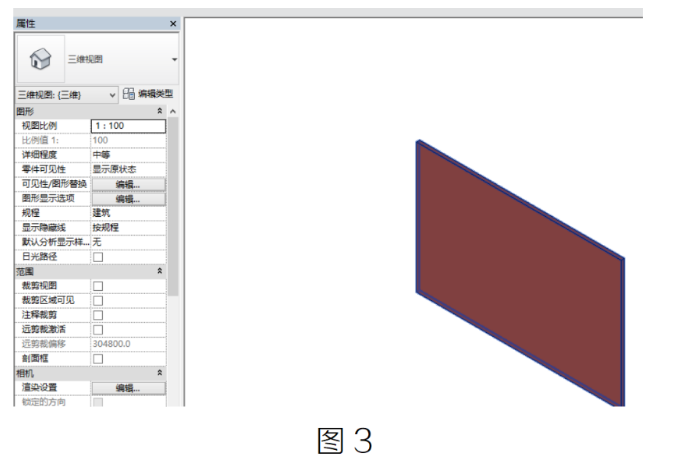

添加材质颜色后，墙体颜色为材质所赋予的颜色，如图 3所示：

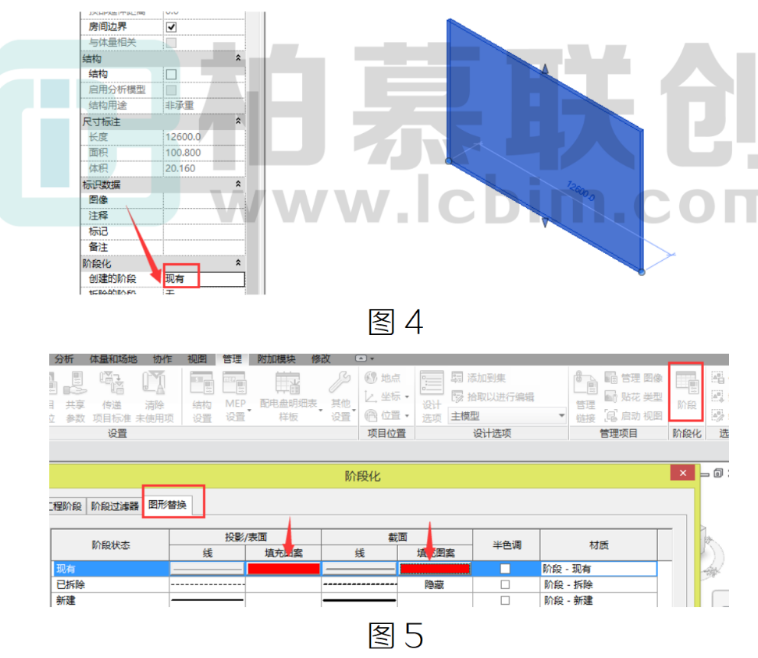

（3)选中墙体，将墙体的实例属性中查看创建的阶段，此为现有阶段，则在管理面板下的阶段过滤器中，为现有阶段的构添加一个过滤颜色，如图 4.5 所示:

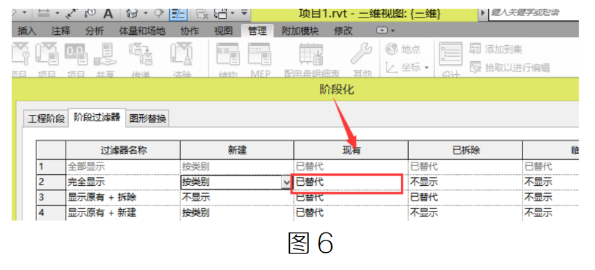

将阶段过滤器下的完全显示的现有阶段改为已替代，如图6所示：

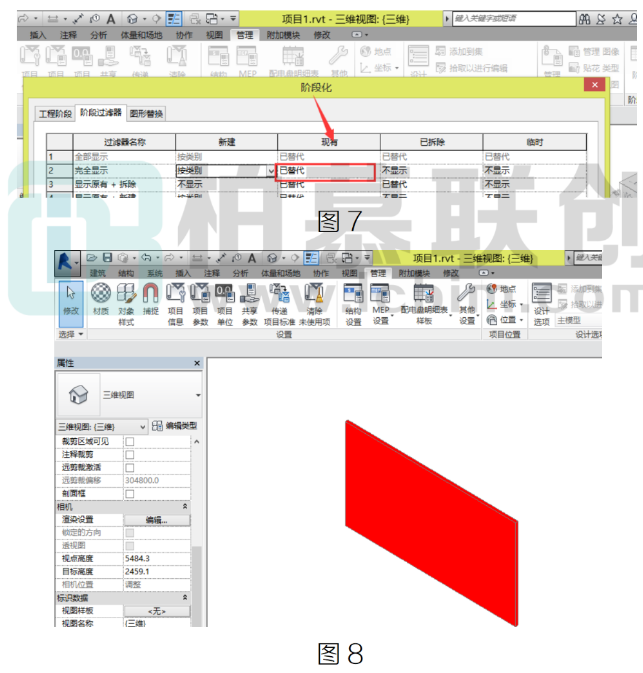

然后可以看见墙体颜色改变为了红色，如图 7.8 所示：

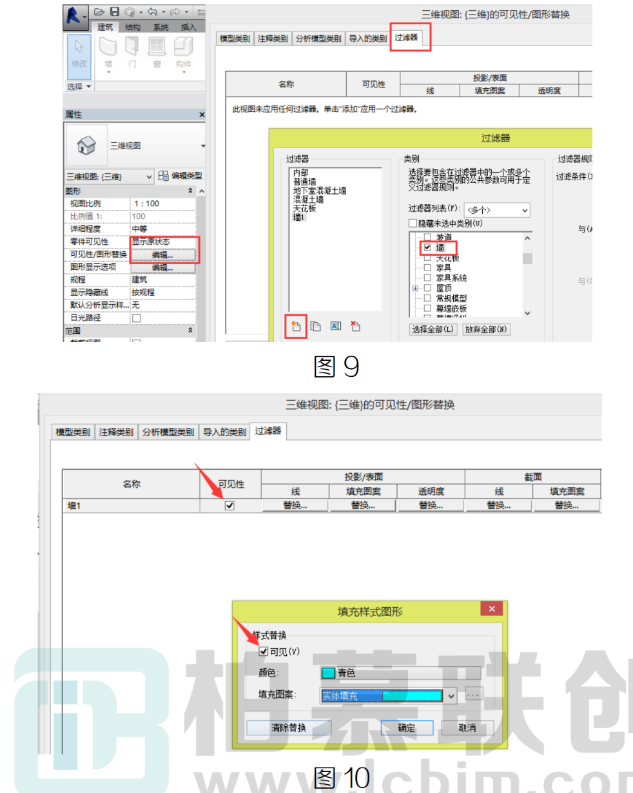

(4)再为墙体设置一个颜色过滤器，如图 9.10 所示：
注意:一定要在添加过滤器时将填充样式图形的可见性和过滤器“墙 1”的可见性勾选。若未勾选填充样式图形的可见性，则会颜色并未添加上去;若未勾选过滤器的可见，则会让我们过滤出来的墙体颜色改变，但会被隐藏，我们并不可见。

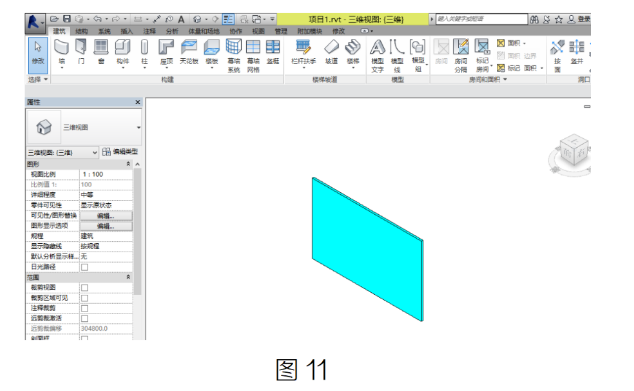

此时的墙体颜色为过滤器所添加的颜色，如图 11 所示
结论:由以上可以得出:墙体颜色的优先显示为:VV过滤器颜色>阶段颜色>构件着色模式颜色。
