橄榄山插件可以按照 CAD 图块布置构件，但是暂时不能批量布置模型组。而在机电工程建模中，经常需要将一些构件组合成组进行复制。为了提高效率，可以使用 Dynamo 进行模型组批量布置。
1.准备工作:下载 DynamoMEP 软件包。因为模型组不是family instance，不能使用 familyinstance.bypointandlevel 布置。DynamoMEP 软件包中有布置模型组的节点。

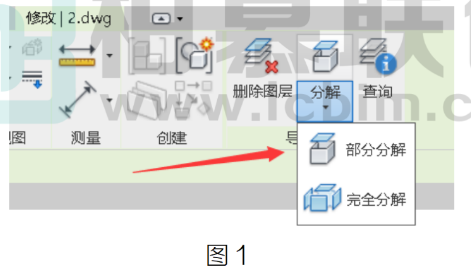

2.将导人的 CAD 部分分解,使图块可以被选择,如图 1所示

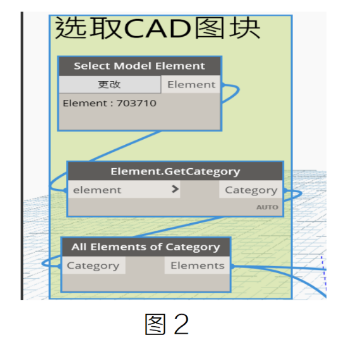

3. 选取 CAD 图块，如图 2 所示：

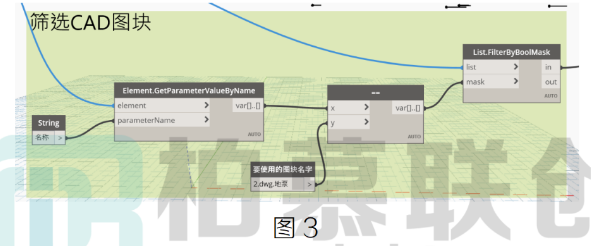

4.利用图块名称筛选我们需要的图块，如图 3 所示:

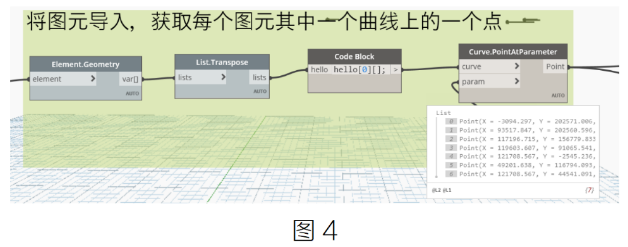

5.获取图块坐标。因为 CAD 图块是 imnportinstance，不能用 family instance 的 get location 的方法，所以先得到图块对应的线段图元，选其中一个线段，获取线段上的一个点，如图 4所示：

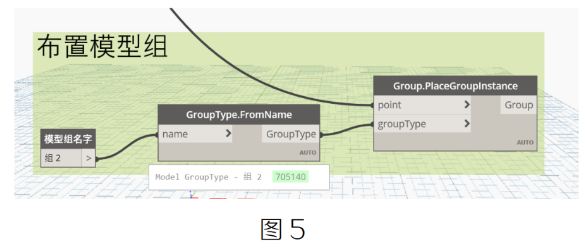

6.布置模型组，如图5 所示：
这样模型组就批量布置了。由于获取的点只是 CAD 图块上的-个普通点，不是中心，所以批量布置的模型组，还需要调整一下位置。如果大家有更好的方法，欢迎提出来。
