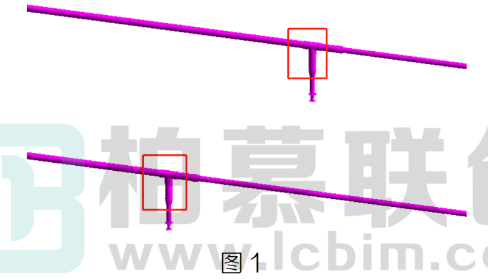

Revit 建模时，小伙伴们在用插件绘制喷淋管道时会出现喷淋支管的不合理变径现象，修改很是麻烦，如图1所示：

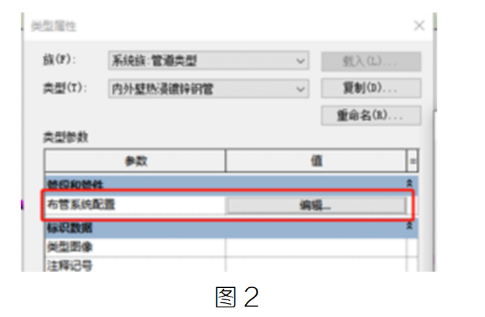

其实有个小技巧可以将其规避。接下来教大家如何具体操作:第一步先打解喷淋管道的布管系统，如图 2 所示

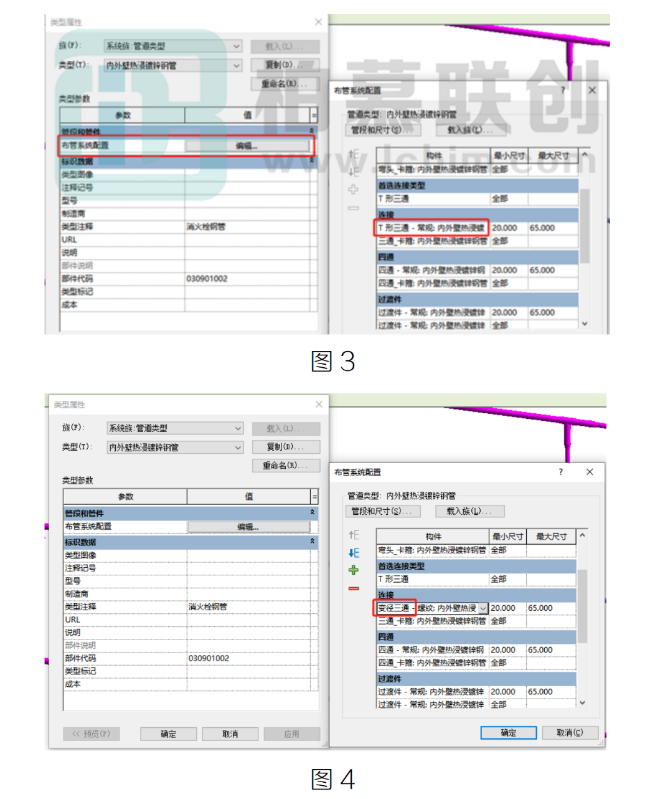

第二步把连接方式中的小尺寸丅型三通更换为变径三通，如图3.4 所示:

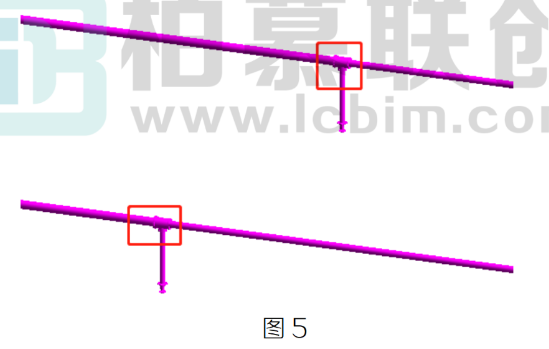

最后将布管系统更换完毕就可进行喷淋管道的绘制，修改结果如图 5 所示:
