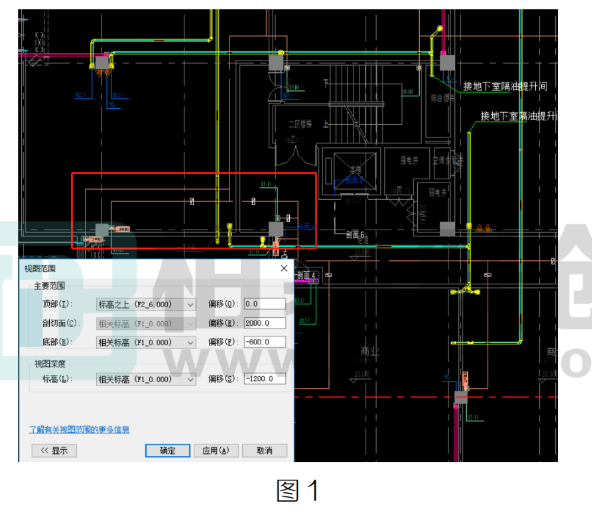

在做项目过程中，遇到了以下问题，部分管道及附件在平面上不可见，核查了该平面视图的 VV 过滤器、永久隐藏以及视图范围发现均没有问题，如图1所示:
仔细检查发现，剖切面以下的构件可见，剖切面以上的构件不显示。这就奇怪了，因为机电构件的可见性本身是不受剖切面影响的。

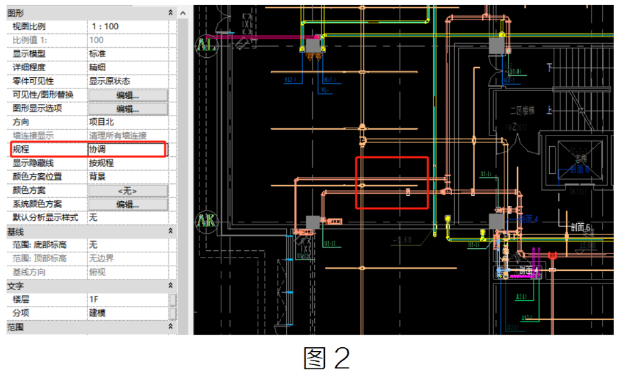

多番检查后，发现是该视图的规程问题。该视图此时的规程是建筑，更改规程为协调后，所有机电均可见。如图2所示:

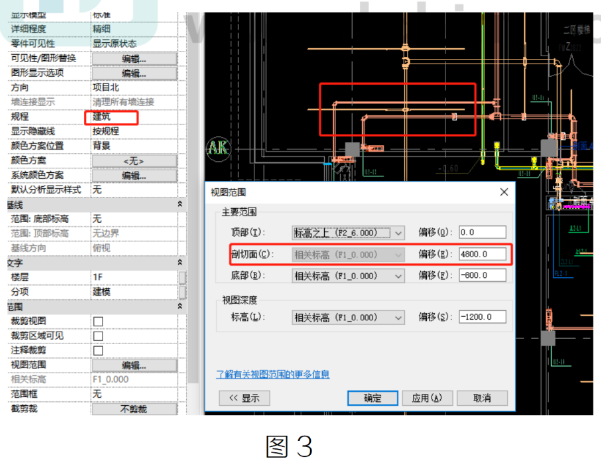

总结发现，当规程为建筑时，视图范围内的剖切面高度尤其重要，剖切面以下的所有机电构件可见。因而，在图1的基础上，我们也可以通过，把剖切高度调整到当前平面视图内最高管道标高的人方法来进行处理。如图 3 所示：
