为了绘制净高分析图，需要对每段风管建立剖面。由于风管数量众多，且有时候新建的剖面需要调整视图深度，建立剖面这一步骡往往比较耗费时间和精力，可以使用 dynamo 批量建立剖面。

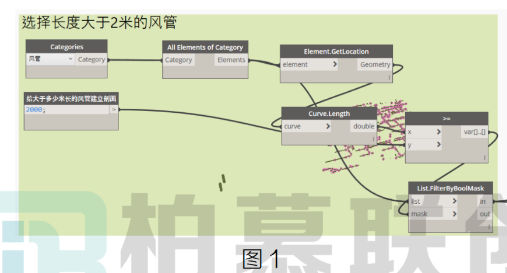

第一步:筛选出需要绘制剖面的风管，排除比较短的风管，如图 1所示:

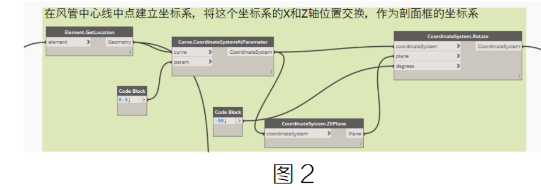

第二步:获取这些风管的定位线，在定位线中心新建坐标系旋转这个坐标系，如图 2所示:

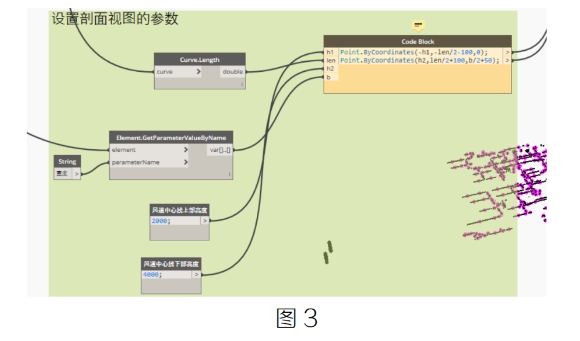

第三步:设置剖面的范围，如图3所示:

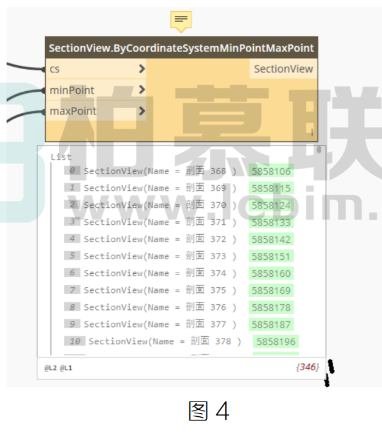

第四步
sectionView.ByCoordinateSystemMinPointMaxPoint 节点绘制剖面，如图 4所示:

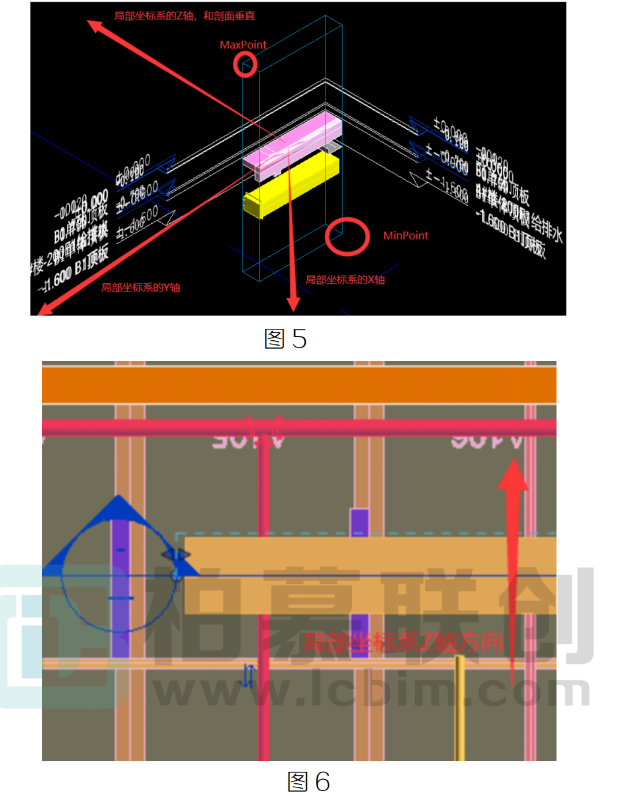

这个节点需要两个点和一个局部的坐标系。两个点(MaxPoint和 MinPoint)是剖面框的两个角点，这两个点的坐标是相对新建的局部坐标系 cs 的原点的，而不是项目原点。新建的局部坐标系 CS的 乙轴的方向就是剖面看过去的方向，如图 5.6 所示:

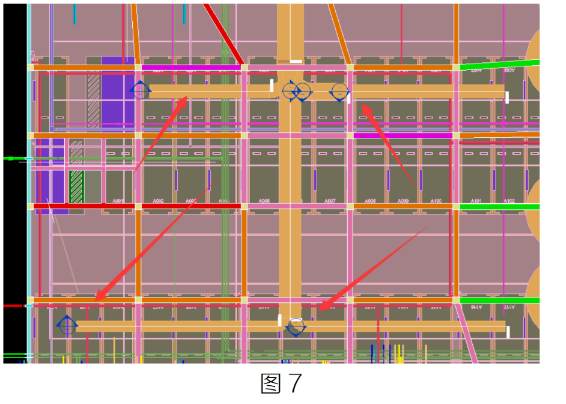

这样就批量生成了风管的剖面，如图7所示:
如果需要设置剖面的视图样板，可以使用 Archi-lab 节点包的view.SetViewTemplate 节点。
