在我们进行revt 管综深化出图时，往往会将二次砌筑留洞图出在建筑模型里面，那么就会有小伙伴问是否可以在当前revt 模型体现链接模型视图，答案是:肯定的。下面就和小编一起来看看如何实现。
首先我们先在当前 revt 中创建视图并命名(二次砌筑留洞为例 )，如图 1所示

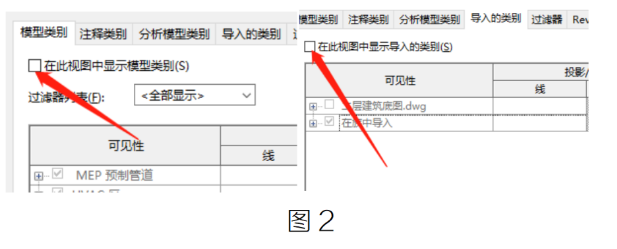

接下来将 过滤器中模型类别和导人类别选项卡全部取消勾选，如图 2 所示：

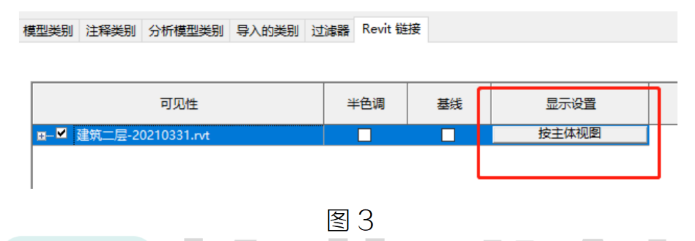

然后在 过滤器中的链接模型选项卡中选择对应的链接模型如图 3 所示：

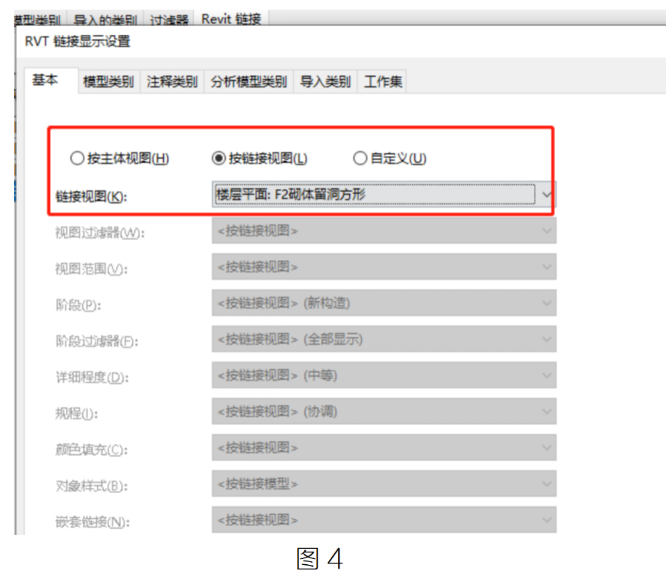

最后将revt 链接显示设置选项卡中，选择“按链接视图”中的链接视图所对应的视图就能在当前revt 模型看到链接模型视图如图 4 所示:
