在创建族的时候，很多情况下我们会通过增加可见性参数控制构件在项目中的可见性，如为了让构件平面显示满足出图需求，部分三维实体构件中等及粗略模式下不显示，二维线条中等及粗略下显示;问题在于，以往的版本中，测试族的可见性设置是否正确只能到项目中，族中是无法预览的。
Revt 2018 新增了可见性预览的新功能，如图1所示:
我们打解一个族，设置构件中等及粗略下不可见;然后打解“预览可见性”功能，如图所示，便可以在族中查看构件的可见性设置是否正确，而不需要多次载入到项目中了。

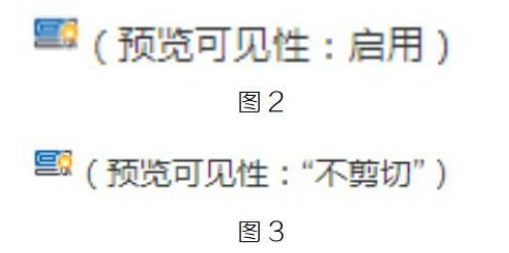

平面打解预览可见性功能时，有如下两个选项可以选择，如图2.3 所示:
其中，“预览可见性:启用”用于预览平面显示;“预览可见性:不剪切”用于查看显示为投影的族，下面以窗族为例说明:预览可见性关，如图 4所示:
预览可见性，启用，如图5所示：

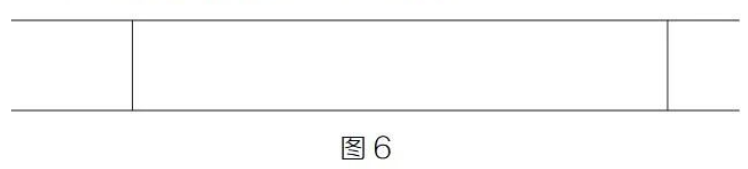

预览可见性，不剪切，如图6所示:
