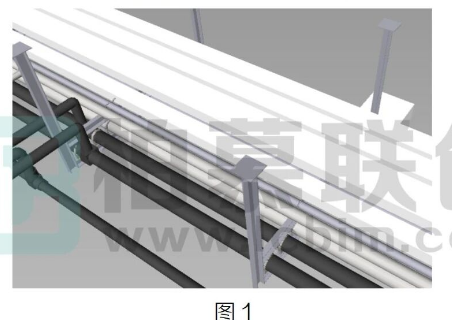

在绘制桥架时，一般通过过滤器为桥架添加颜色用于区分不同类型的桥架。但是又一个问题，将模型导入到 Navisworks 中进行浏览查看时，发现桥架会丢失颜色。如图1所示:
鉴于 Navisworks 中模型比较轻量化，便于查看，此处提供种折中的方法:

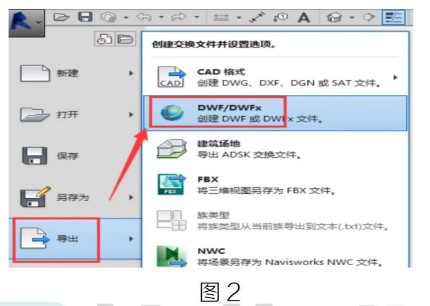

导出模型时，通过 dwf 文件转换一下。即先导出为 dwf 文件用 Navisworks 可以直接打解;如果需要编辑，可以另存为nwf或 nwd 文件。如图 2 所示:

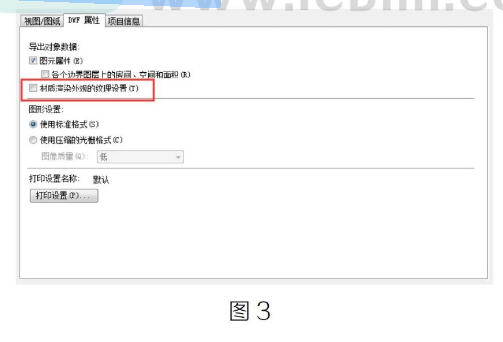

需要注意的是，导出设置要取消勾选“材质渲染外观的纹理设置”，如果勾选此选项，导出的文件弯头、三通等管件可能会出现丢失颜色的现象。如图3所示:
