在着色模式下，管道附件一旦与管道相连接，会变成一致的颜色。项日实施过程中，某些时刻要求我们管道与管道附件需要不同的颜色来区分，这时就需要用到过滤器这个功能。
一般情况下我们为管道赋予颜色有两种方法。
第一种:通过在管道系统中对材质进行编辑。
第二种:通过过滤器来过滤。

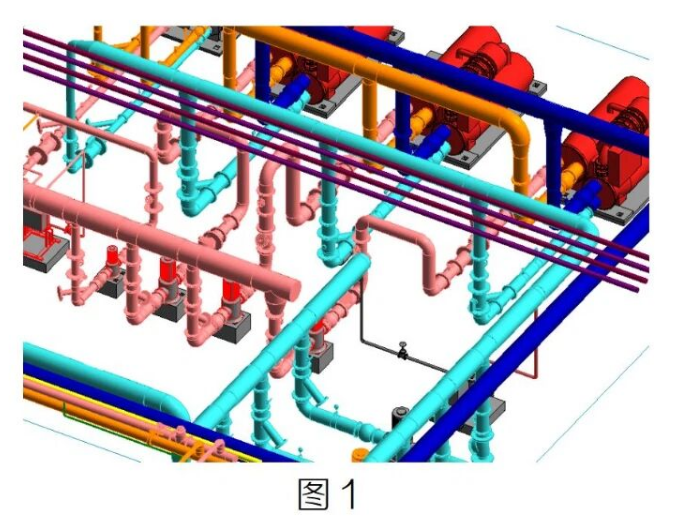

先说一下如果管道的颜色通过管道系统中材质添加的情况应该如何通过过滤器修改管道附件的颜色，以下列机房为例。过滤前的场景，管道与管道附件同一颜色不利区分，如图1所示:

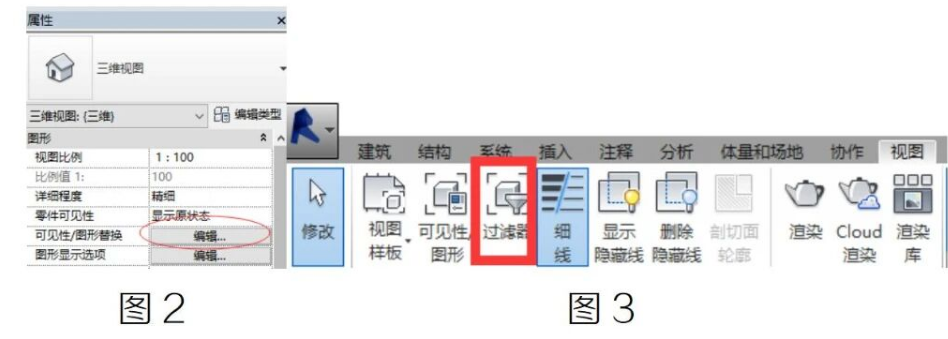

单击属性栏中的可见性\图形替换，或者单击视图面板下的过滤器如图 2.3 所示：

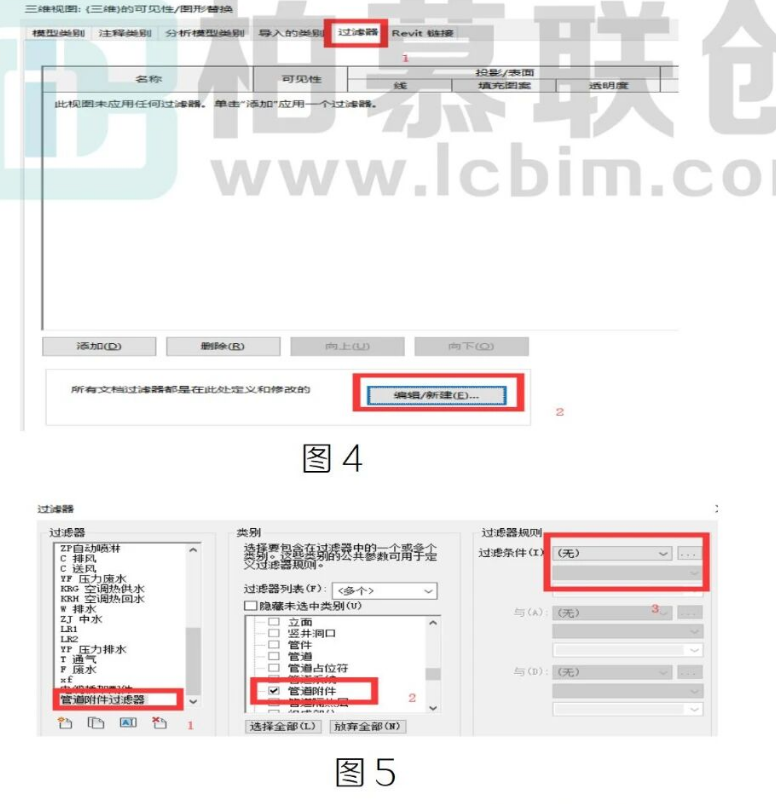

单击属性栏中的可见性\图形替换，在弹出的对话框中选择“过滤器”，单击编辑/新建，创建过滤器,过滤对象选择管道附件，过滤条件选择无,如图 4.5 所示：

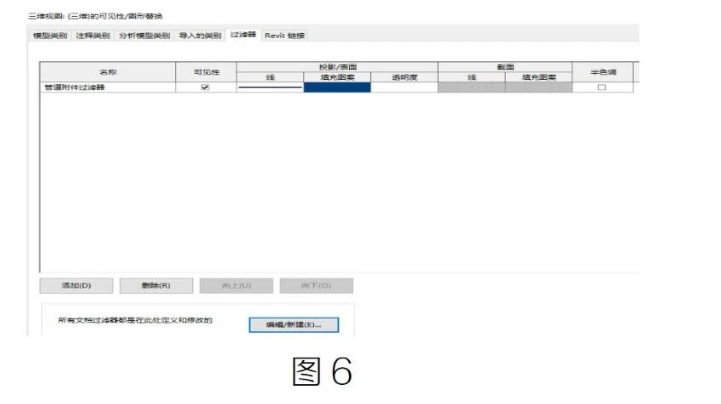

创建完成后添加管道附件过滤器并修改颜色，如图6所示：

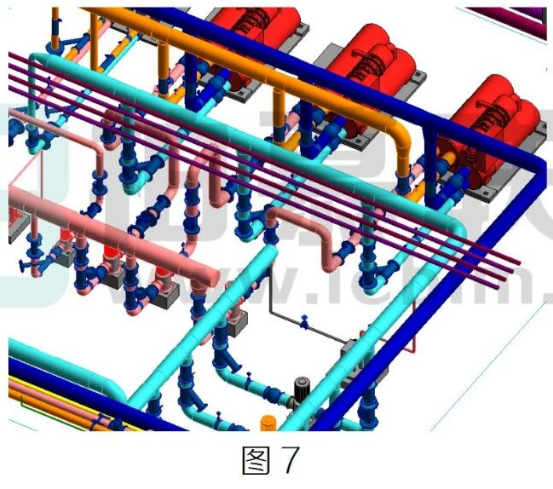

返回到三维界面可以看到管道附件的颜色已更改,如图7所示：
第二种，管道的颜色是通过过滤器来添加的。也存在两种情况第 1:在创建过滤器时，未勾选管道附件，如图 8所示:
