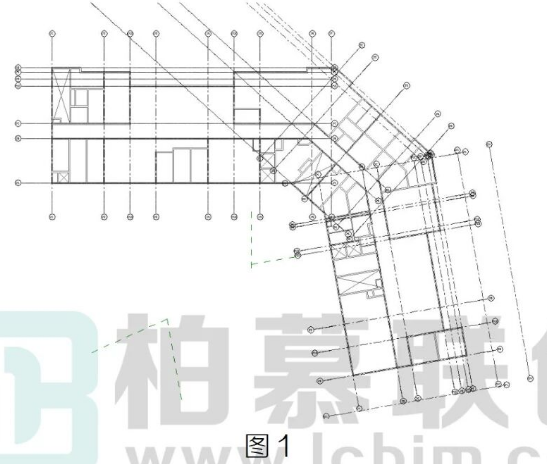

一些项目的房间是倾斜的，在 CAD 中可通过改变世界坐标系UCS 来布置喷头，但在revt 中目前没有这种功能。如图1所示：

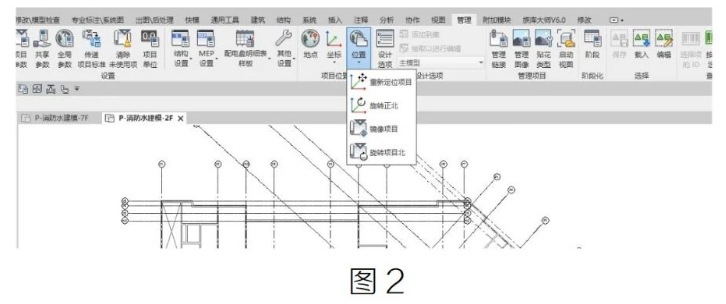

这种时候，有的小伙伴建议是在“管理→位置”菜单里旋转项目北，但这种方法实际不可行，布置喷头时矩形框仍然是斜的，而且机电涉及权限问题，改位置很麻烦。如图2所示:

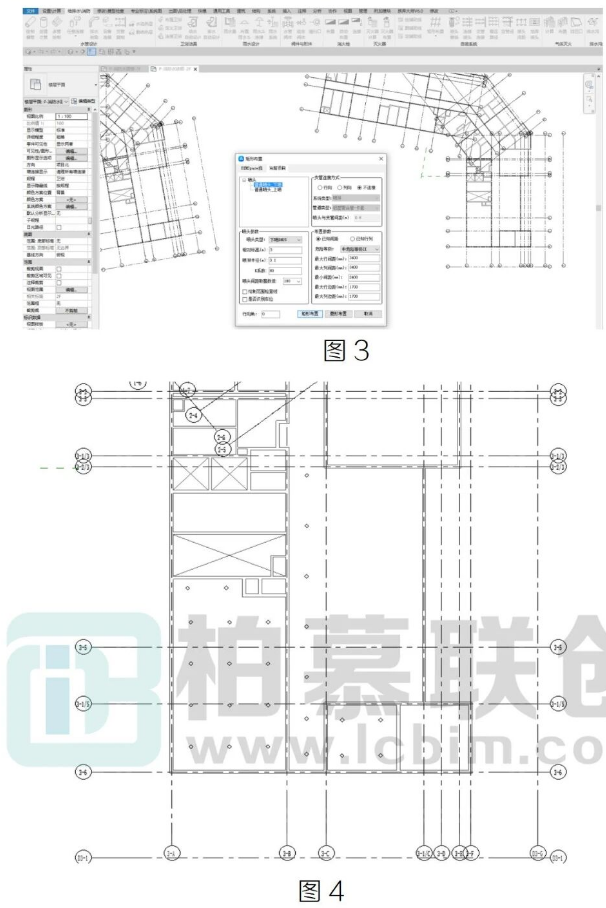

这里给大家提供一种解决办法:将底图复制一份在旁边，然后对底图旋转成正方向，如图 3.4 所示

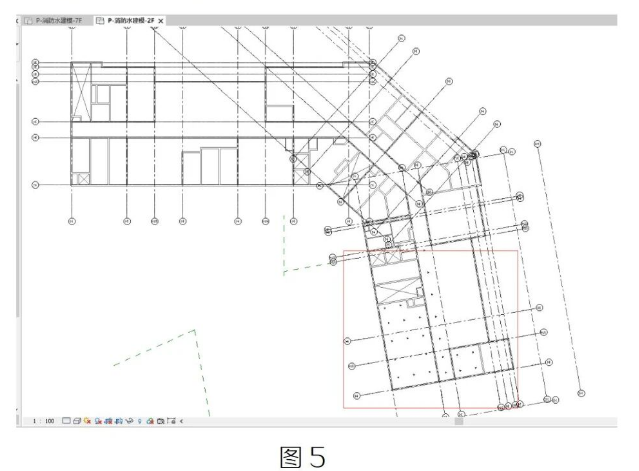

布置完成后再框选底图和喷头整体再旋转回去，把最终喷头复制到最初的底图上即可。如图 5 所示:
