某些时候需要在募墙上添加门或者窗，只有使用幕墙窗或者幕墙门才能够替换幕墙嵌板，然而公制门窗族占多数，那么如何将公制门窗转换为幕墙门窗呢?

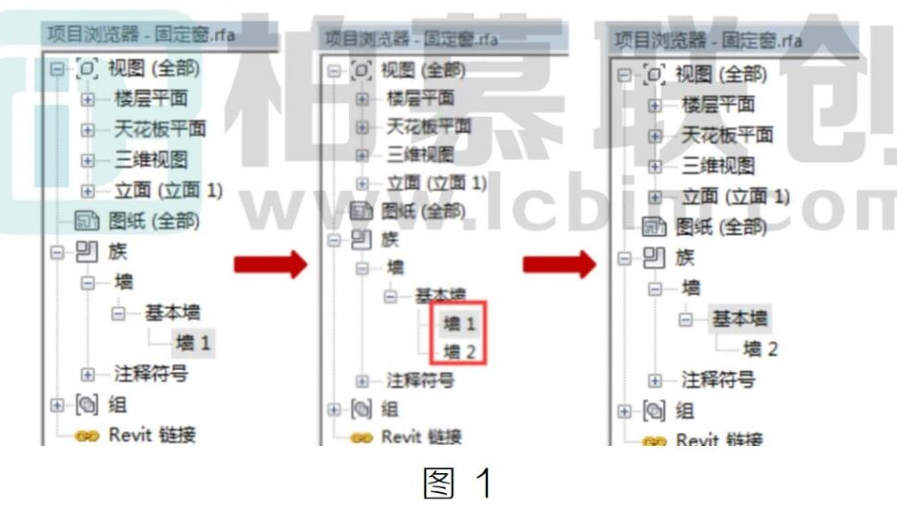

(1)选择公制窗进入窗族编辑状态，在族列表中选择基本墙，在“基本墙 1”的基础上复制“基本墙 2”，然后删除“基本墙 1”,如图1所示:
【注意】忽略弹出的警告对话框。

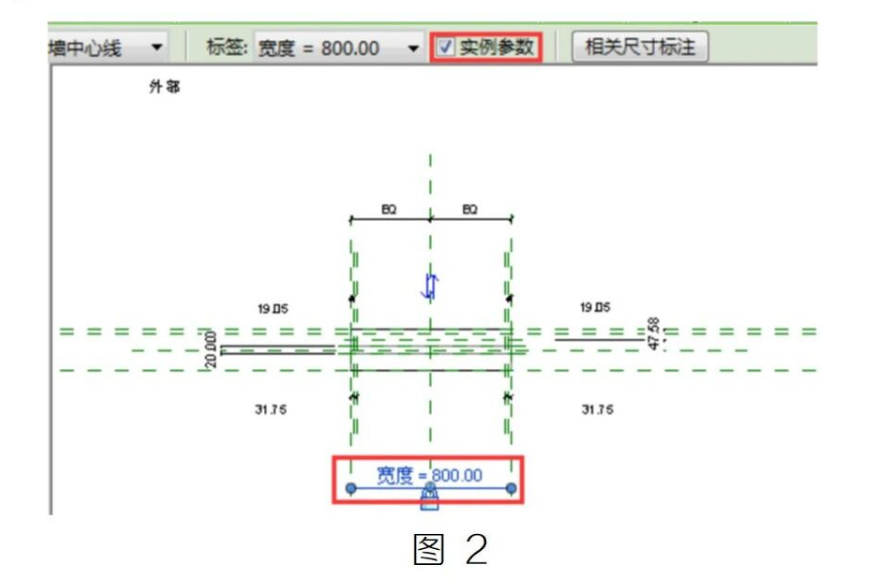

(2)进入平面视图将窗的“宽度”改为实例参数，运用同样的方法进入立面视图将窗“高度”改为实例参数，并保存族文件，如图2 所示:

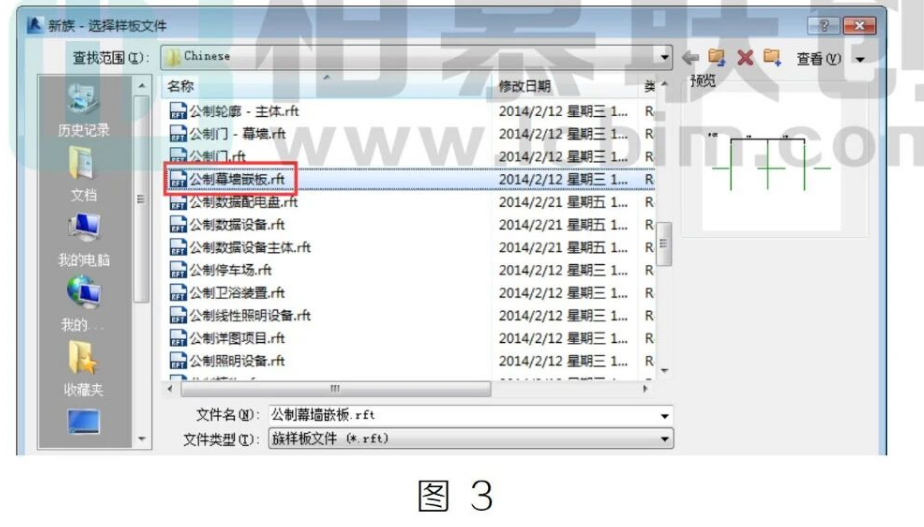

(3)新建族，在样板文件中选择“公制幕墙嵌板”，单击“插入”选项卡>“从库中载入”面板>“载入族”工具载入刚才所保存的族文件。如图 3所示:

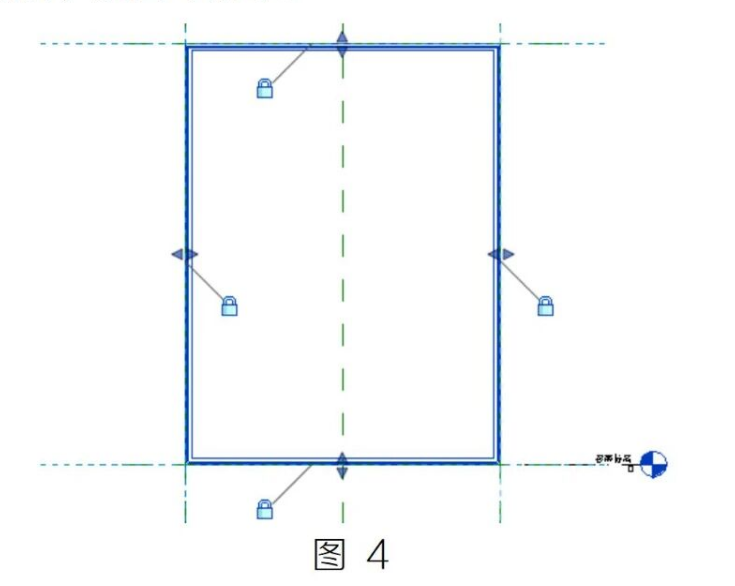

(4)在视图中放置一个刚刚载人的族,运用对齐工具将窗两边与参照线对齐并锁住，运用同样的方法进人立面视图将窗高上下两边与参照线对齐，如图 4所示:

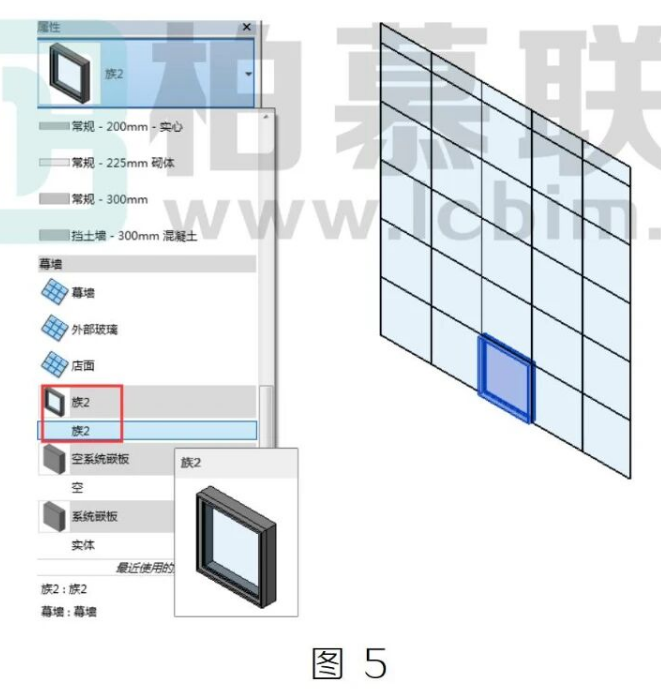

(5)把设置好的族文件载入到项目中，选择募墙中的某个嵌板然后在属性下拉菜单中点选择刚才载入的族文件，如图5所示:
