土建项目一般分为建筑模型和结构模型，建筑出图时我们需要链接结构模型，并且把结构柱和剪力墙的截面设置成实体填充的黑色，但又不想影响本建筑模型文件中的二次墙体或装饰，那么怎样实现链接文件的单独控制呢?
1.打解 “可见性/形替换”设置中的 Revt 连接，并选择按主体视图，如图1所示:

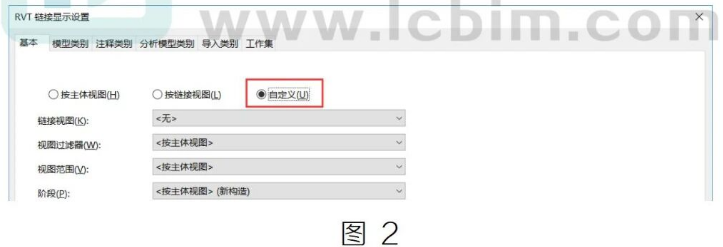

2、选择自定义，如图 2所示：

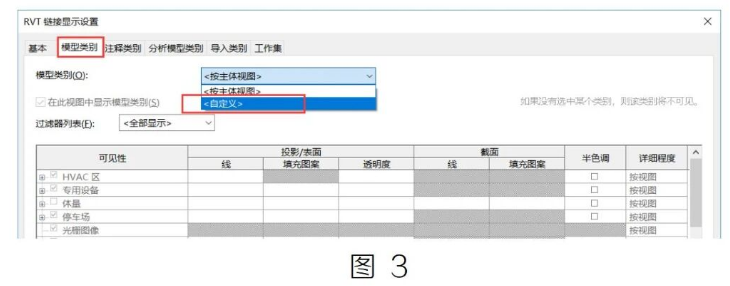

3.并在此面板中选择模型类别，模型类别同样设置为自定义如图 3 所示:

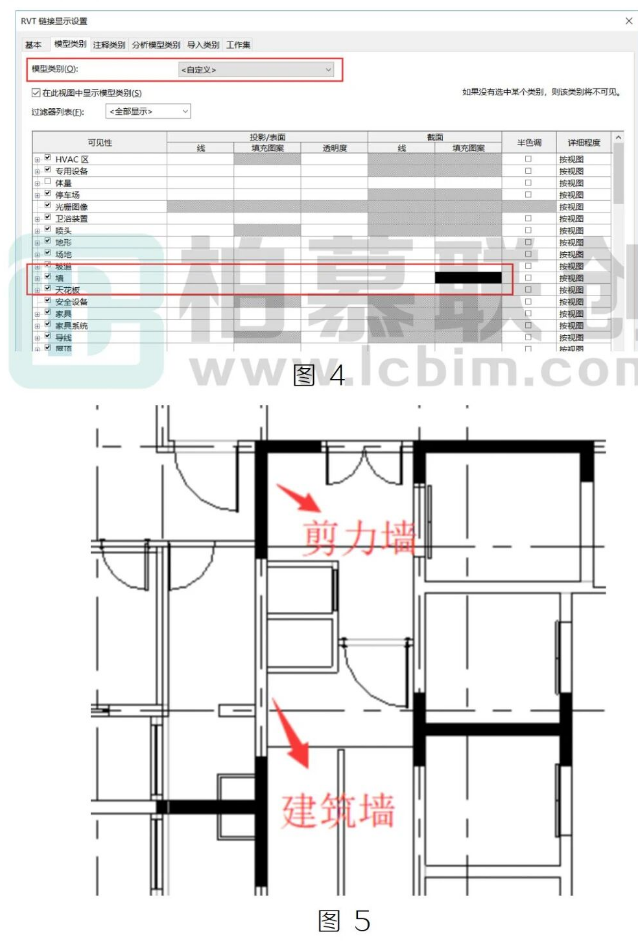

4.这样就可以单独设置链接文件中的可见性和截面填充了，如图 4.5 所示
