之前每日一技分享了模型组的应用，我和大家一样，对模型组有了新的认识;模型组不仅是针对三维模型，二维构件也可以成组并重复利用，这里给大家分享一个应用案例。

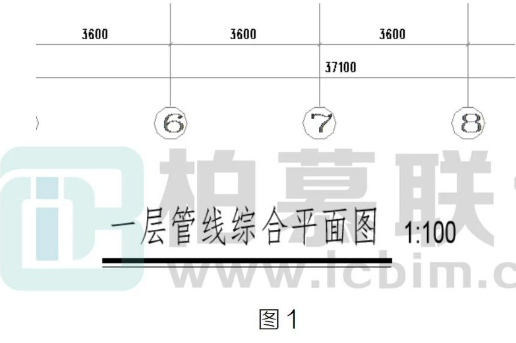

我们在出图的时候会给视图添加一个视图名称，有时候也会添加视图比例及下划线，如图1所示

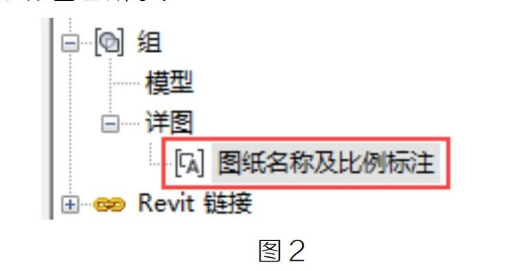

般的方法，我们将这三部分分别绘制，然后调整位置组合在一起;如果每张图都这么处理的话就会很繁琐，可以通过模型组的方式组合并传递。成组保存后，在项目浏览器详图组下面就会有刚刚成的组。如图 2所示:

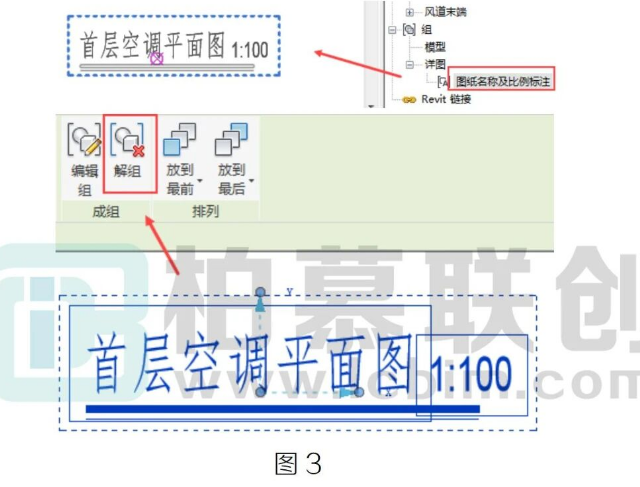

下次使用时，直接将详图组拖到视图界面，单击详图组，解组并编辑即可，如图 3所示：

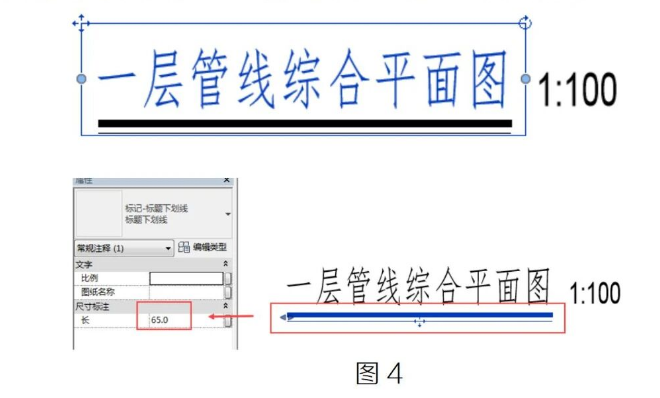

文字部分双击即可直接编辑，下划线部分可以预设一个长度参数，然后修改通过修改参数值来调整长度，如图4所示:
