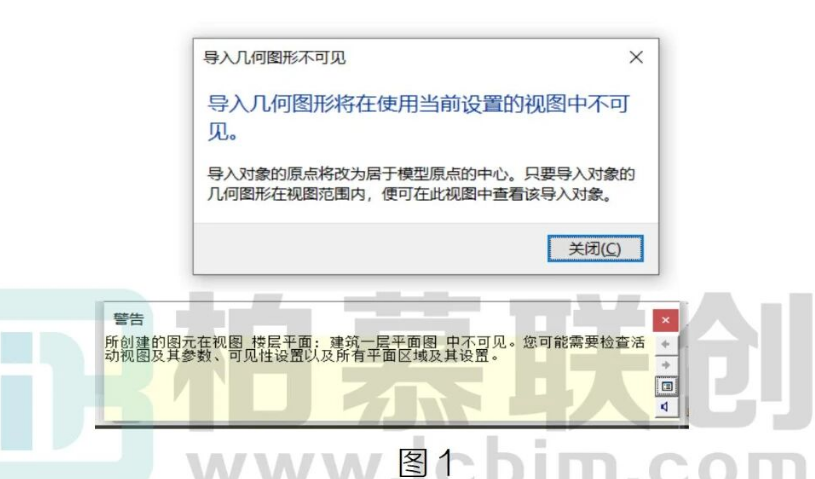

Revt 中导人/链接 CAD 时，遇到“导人的几何图形不可见’时，如图1所示:

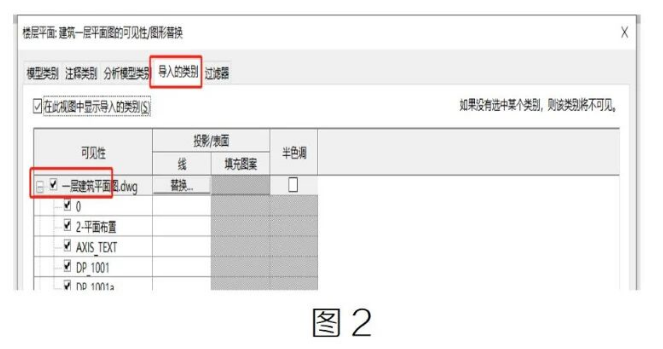

常用的方法有如下几种:1、调整可见性:VV→导人的类别一勾选可见性一确定→在视图中双击滚轮→移动 CAD 底图，如图 2 所示：

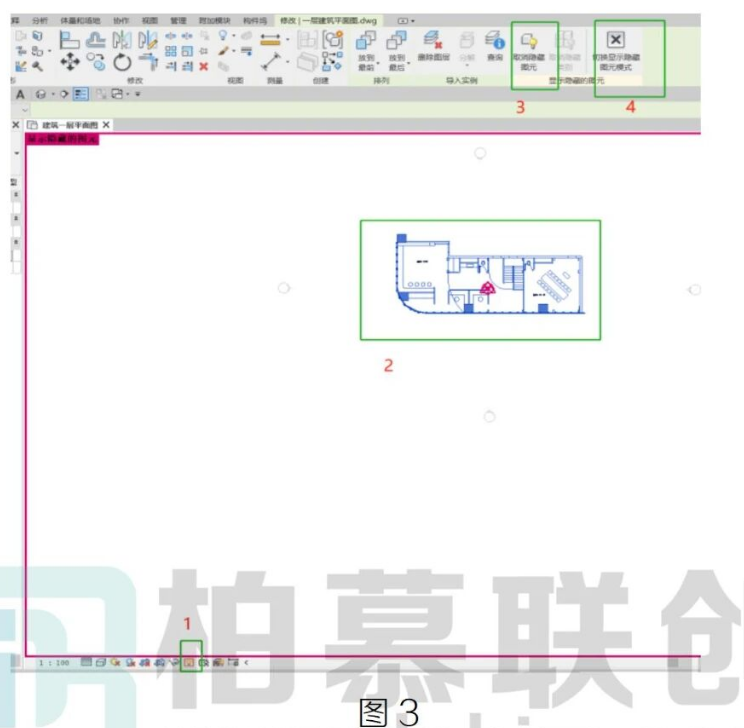

2、CAD 底图重新处理后再导人/链接:( 略)3、查看 CAD 图纸是否永久隐藏，如图 3 所示:
如果以上方法均不可行，也就是说 CAD 图纸导入/链接时，提示“导人的几何图形不可见”。视图可见性是打解的，图元也未隐藏时，但是视图中就是看不到 CAD 底图。处理这种情况的方法如下感觉有点卡“BUG”似的)1、将当前视图的可见性取消勾选，如图 4 所示：

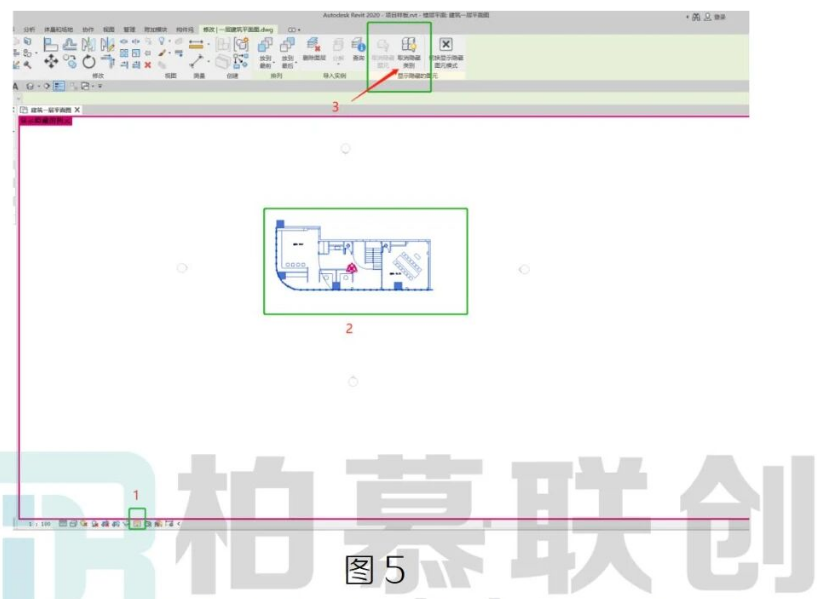

2、查看隐藏的图元，就会发现图元是隐藏了，取消隐藏即可如图 5 所示：
为什么说是卡“BUG”呢?按照正常的理解，视图可见性勾选后，在视图中是能看到的，除非隐藏掉了。但是在这个案例中就会发现，视图可见性打解的，图元也没隐藏，但是视图中却看不到图纸。而视图可见性关闭后，却能看到图元是隐藏的，进而取消隐藏的图元，解决问题。
