在使用族参数时，特别是使用判断参数的时候，如两条边分别为长和宽，当长小于 1500 时，宽就取 1000，否则就取 2000。这个如何用if公式实现呢?

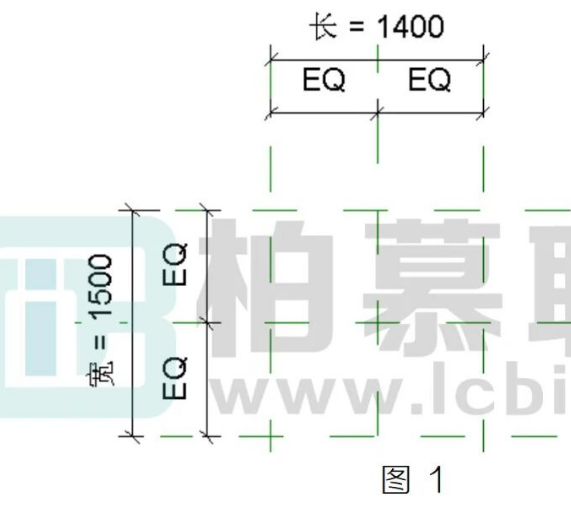

1.首先新建一个族，以公制常规模型为例，绘制参照线，赋子长和宽的参数，如图1所示

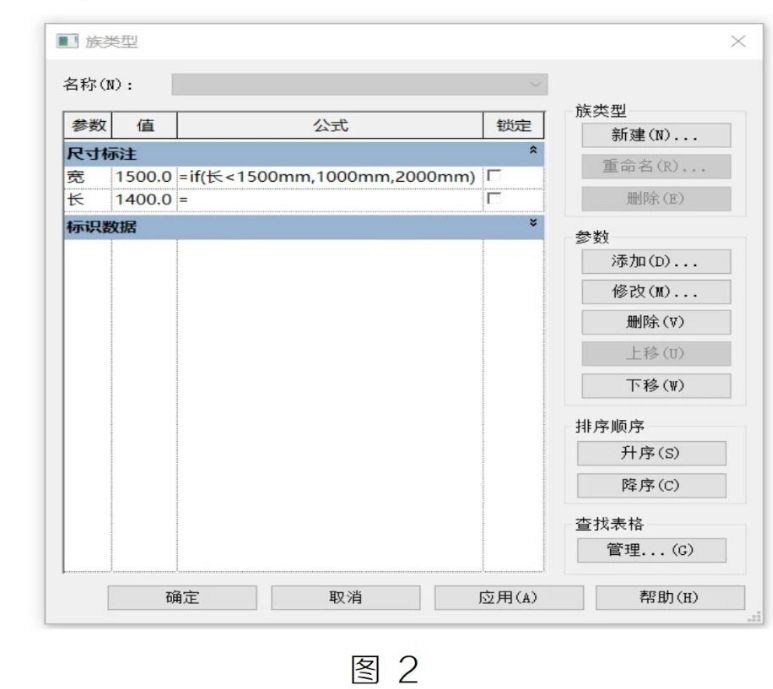

2.在族类型编辑器里面赋予长如下的公式(注意:输入公式时在英文状态下输入)如图 2所示:

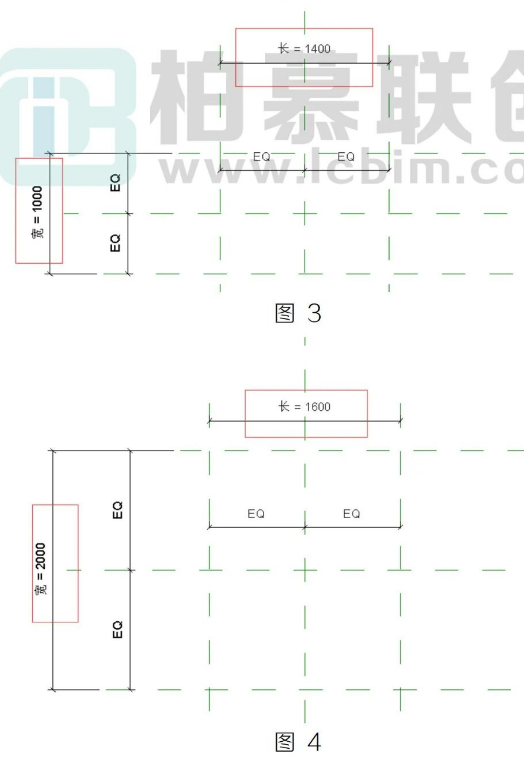

3.点击确定，改变长的数值，使其小于或大于 1500，观察宽度的变化是否满足要求，如图 3.4 所示:
