我们经常会碰到需要检查某类构件所有实例的情况，比如检查所有的压排是否影响车位。传统方法是在 CAD 快速看图中解一张图纸，对比图纸压排位置，然后在模型中一个个找。这样做效率低且容易出现遗漏，可以利用 dynamo 遍历显示某类构件，其原理在于，点击图元D，能在视图中定位图元。

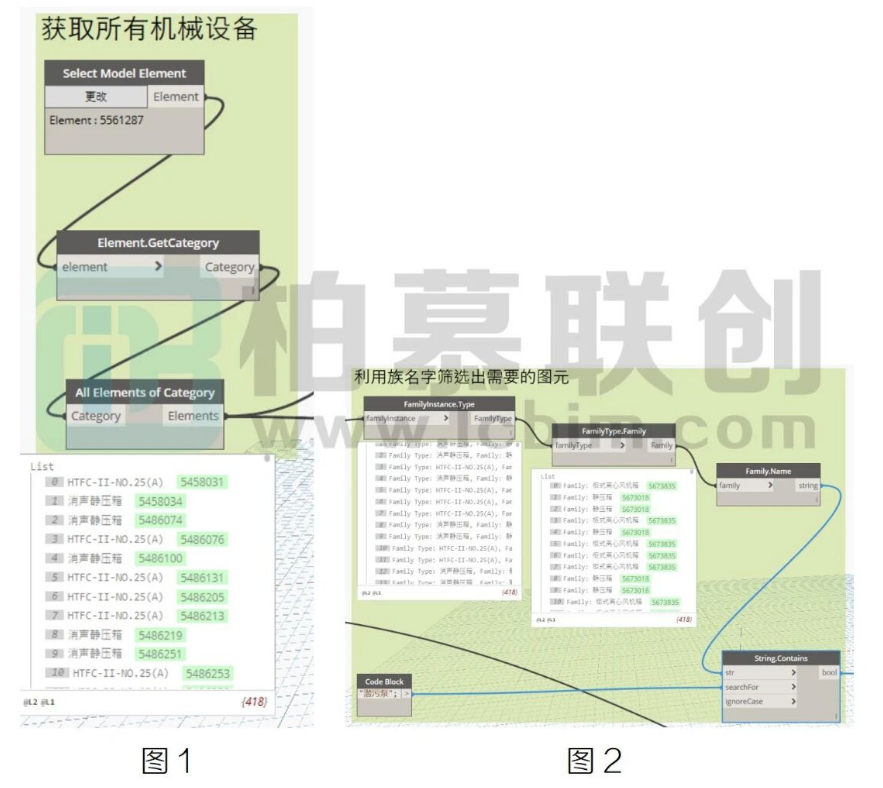

以遍历项目中所有压排为例，过程如图 1.2 所示

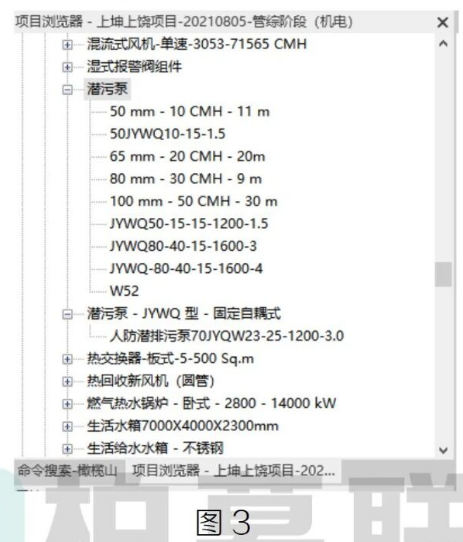

因为本项目中潜污泵族中的族类别是机械设备，不带“潜污泵这三个字，所以本例中利用族名字来筛选出潜污泵，如图3所示：

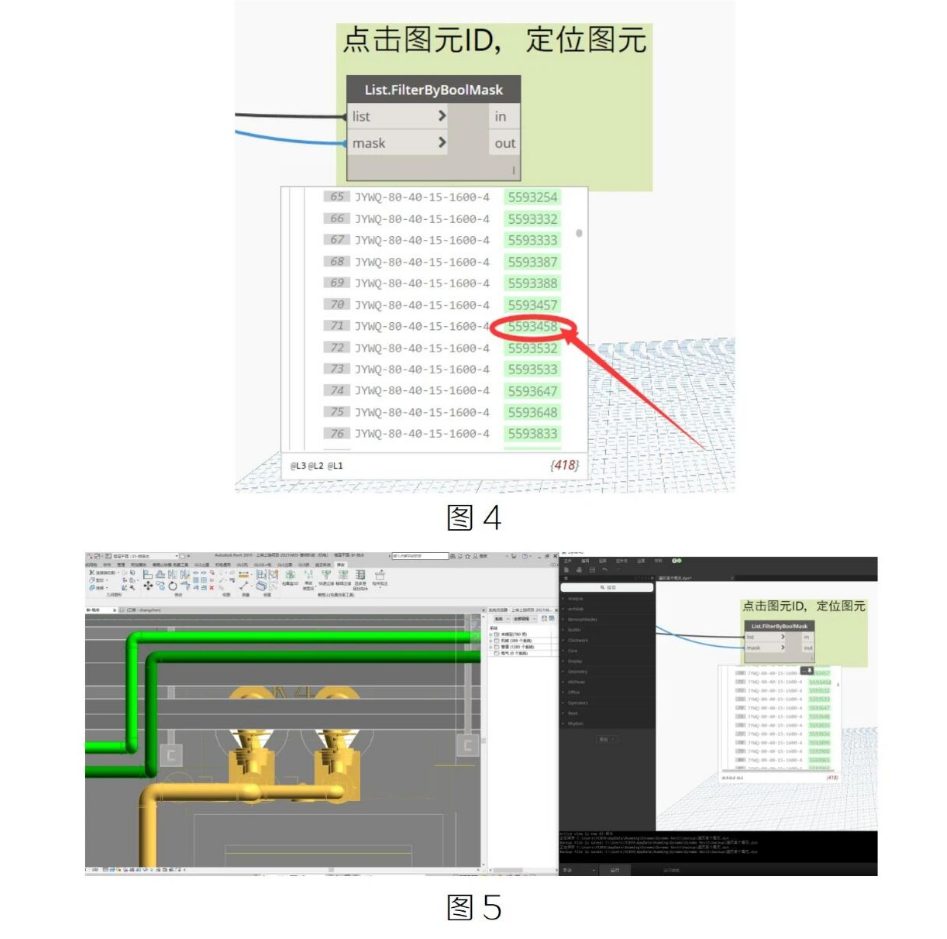

筛选出所有潜污泵后，只要点击潜污泵的ID，就能在视图中定位到对应的潜污泵，如图 4.5 所示：
另:脚本下载请前往
https://pan.baidu.com/s/1bwbhcelFHileCjlyDZ7wHw
提取玛:clm4
