在 Revt 建模中，有时我们会遇到弧形轴网的问题，那弧形轴网可以用什么方法绘制呢?
方法一:使用“拾取线”拾取 CAD底图中的弧形轴网，如图1 所示:

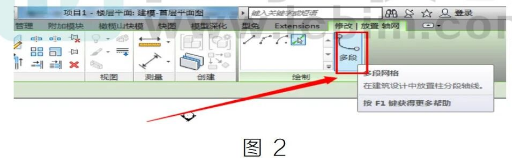

方法二:使用“多段”命令绘制弧形轴网，如图2所示:
建立新的标高后怎样将现有的弧形轴网显示到新的标高上呢?
方法一:使用“框架立面”进行修改。

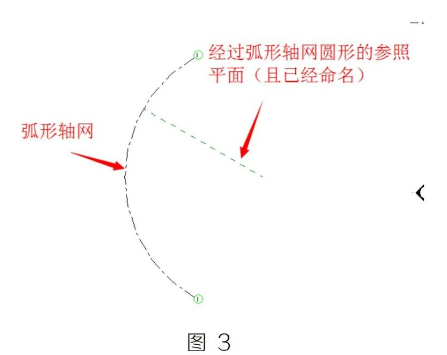

1、新建经过弧形轴网圆心的参考平面，并进行命名，如图3所示:
2、通过“框架立面”命令得到一个立面，如图 4 所示：

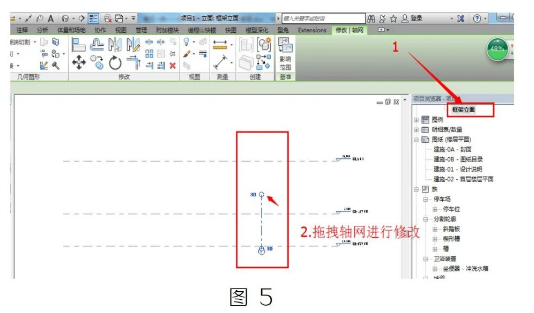

3、转到框架立面视图将弧形轴网拖拉到相应标高，如图5所示：
方法二:删除轴网，重新绘制。
