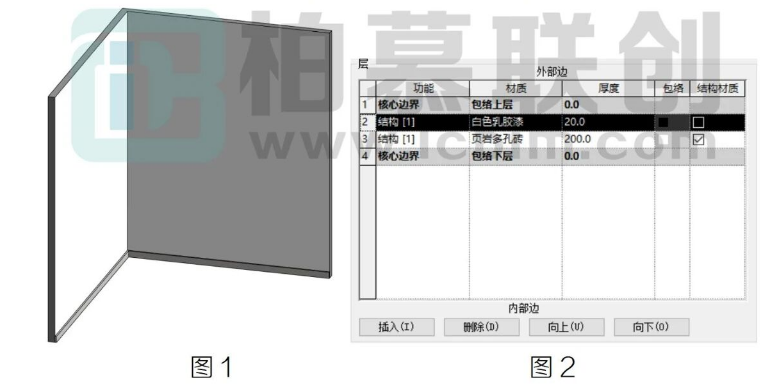

Revt 模型搭建过程中，墙面装饰、踢脚线与二次砌筑墙我们通常采用分解搭建，但对于模型精度较低时针对同一位置需多次绘制略显冗余，那如何能使他们合为一体加快进度呢?1.使用复合墙命名并采用墙饰条绘制。如图1所示:
a.新建踢脚线轮廓族并载入项目，创建复合墙体赋予对应材质及厚度。如图 2 所示:

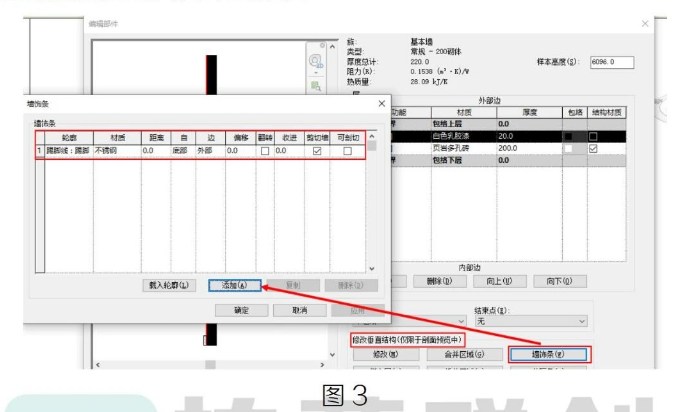

b.修改垂直结构命令下选择“墙饰条”，添加踢脚线轮廓并赋予图2对应材质及位置。如图 3所示:
2.使用复合墙体，修改其“顶部延伸距离”将踢脚线上部往下腑紆電偏移。

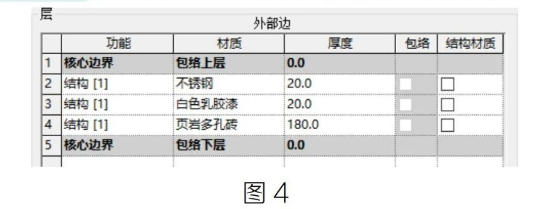

a.创建复合墙体赋予其材质及厚度。如图 4 所示:

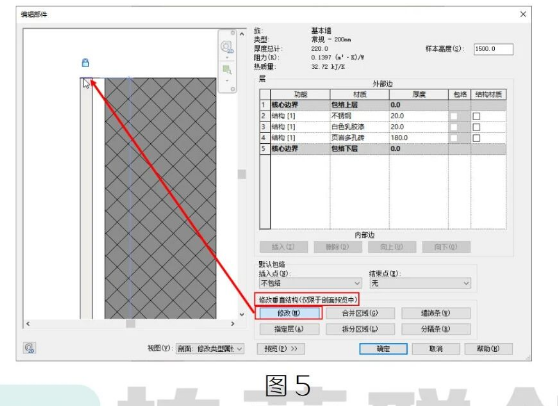

b.修改垂直结构命令下选择“修改”，在预览-剖面视图中点击需偏移墙体顶端，出现状并解锁。如图5所示:

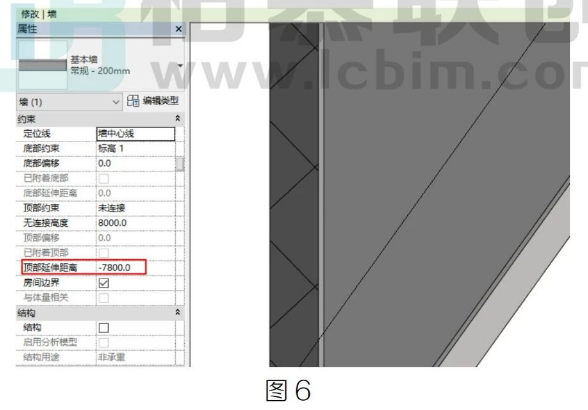

e.墙体绘制完成后修改其“顶部延伸距离”即可。如图6所示:
注:若需底部向上偏移，重复上述操作，修改时选择墙体底端即可解锁进行延伸距离调整。
