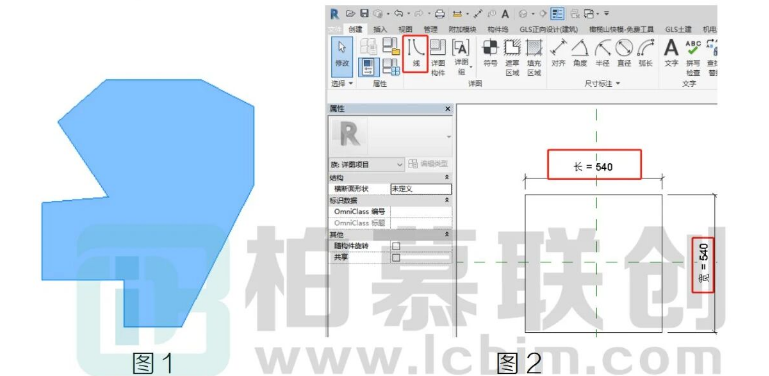

如果想要为一个有复杂二维表达的族更换一个相对简单的二维表达，我们可以用“详图项目”族。现在有一个不规则的族，二维表达是可以看到并不能非常直观
的进行标注其占地尺寸，如图1所示
接下来我们需要新建尺寸并新建参数，如图 2 所示

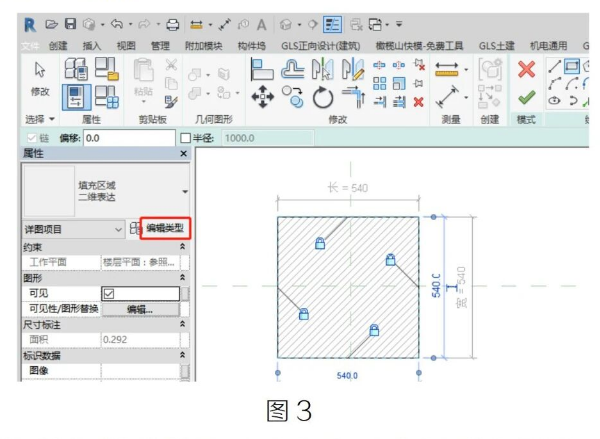

然后创建新的“填充区域”选好自需要的填充图案并将轮廓四边所在刚才的详图线上，在“编辑类型”中将“背景”设置为“透明”，如图 3 所示:

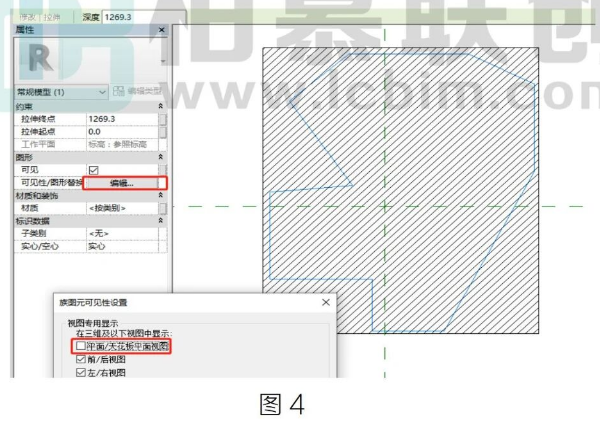

然后将新建好的详图项目载入到需要改变二维表达的族中，在“注释”-“详图构件”中可以找到。载入之后首先将不规则族原来的二维表达的平面可见性关掉再将新建的“详图项目”族按照需要调整好尺寸参数放置在原族上如图 4 所示:

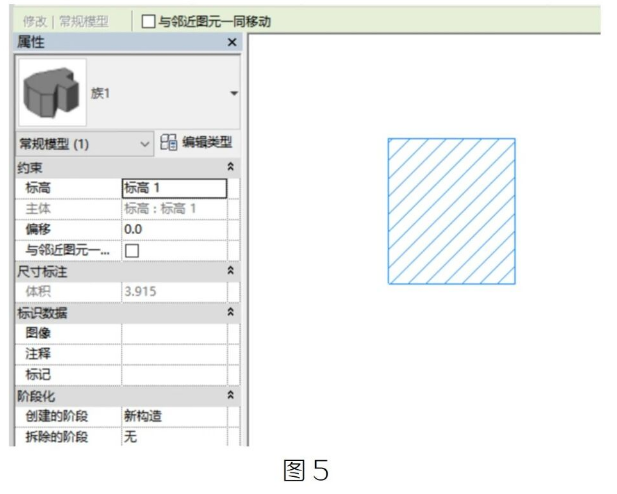

最后，将被修改后的族载入项目看一下，这样就可以看到这个族的二维表达更换成了相对更规则的图形，可以方便的标注或计算如图 5 所示:
