一般在施工图纸中的都会出现带亮子的窗和不带亮子的窗，我们可以将这两种情况绘制成不同的族，这里介绍一种绘制在同一个族中的方法。

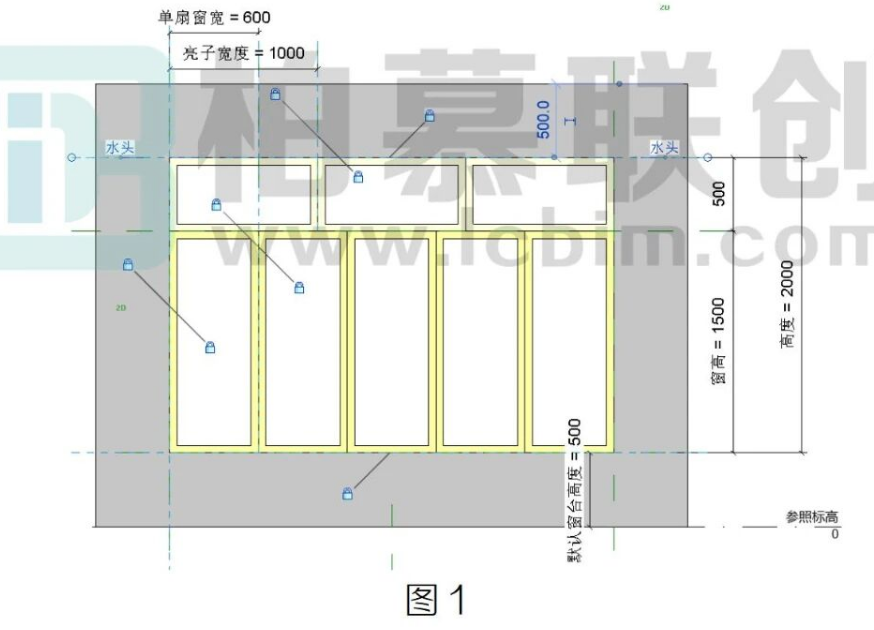

1.绘制一个带有亮子的窗，将洞口高度和窗高创建工作平面及相关参数，将窗户的上下两边锁定在对应的工作平面上，亮子的上边锁定在工作平面上，如图 1所示，

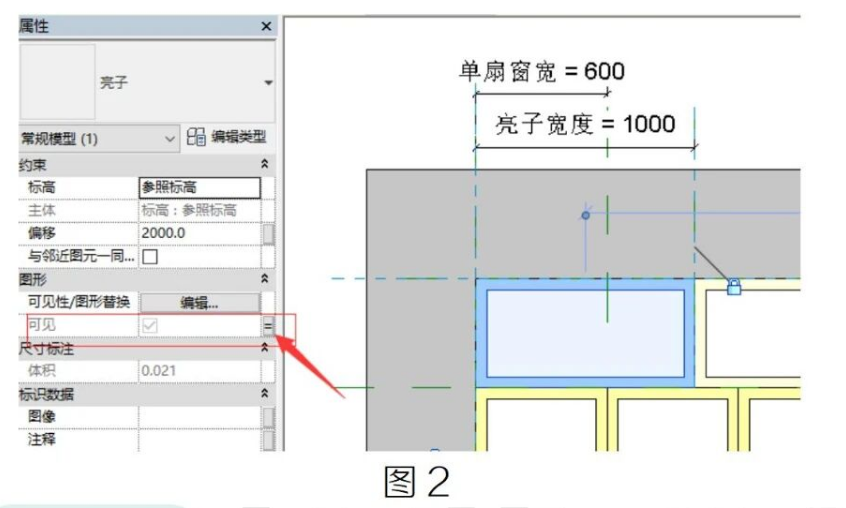

2.给亮子设置一个可见性参数，如图 2 所示：

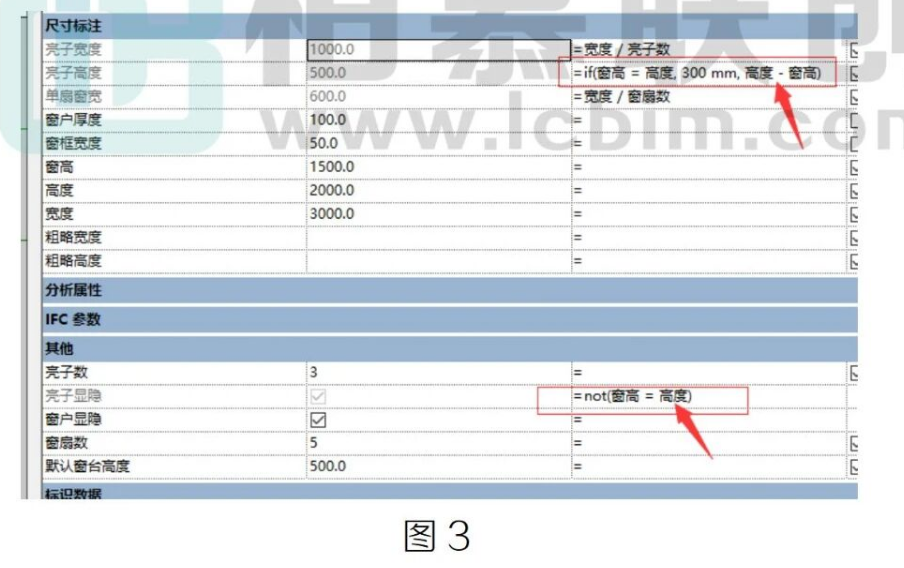

3.接下来运用if 和 not 函数公式将参数进行关联,如图 3 所示：
亮子高度的公式=if(窗高 = 高度,300 mm,高度 - 窗高)，当窗高 = 高度时，亮子高度为 300mm(此数值为任何小于高度的数),否则亮子高度为高度-窗高:

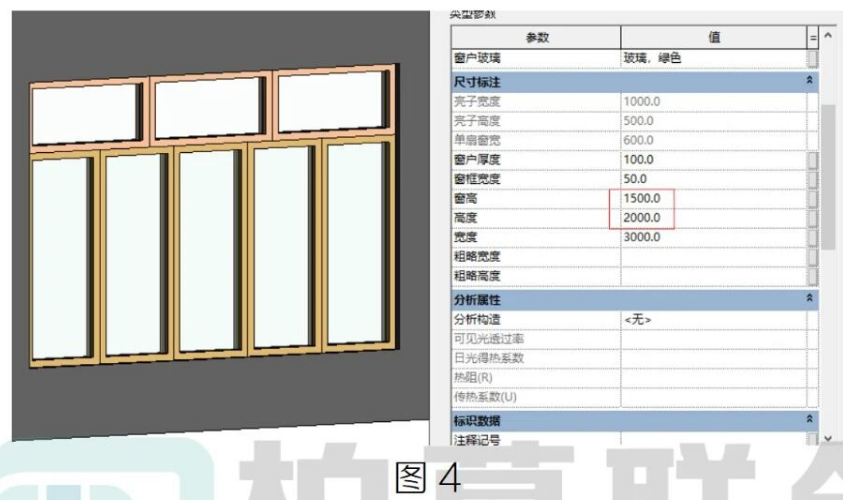

亮子显隐的公式=not(窗高 = 高度)，当窗高 = 高度不成立时也就是窗高≠高度时，亮子为可见状态，否则不可见。通过运用函数公式在窗高等于洞口高度时，将亮子设置为不可见，即可变为无亮窗，含亮子的窗户。如图4所示:

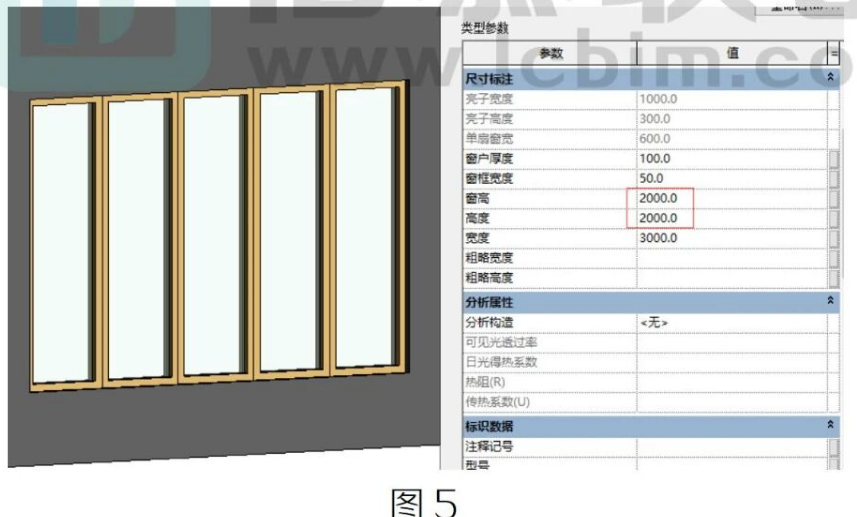

不含亮子的窗户，如图5 所示：
此方法可类举应用到门的绘制中。
