建筑之楼地面，建模过程中习惯称之为建筑板，也就是结构板

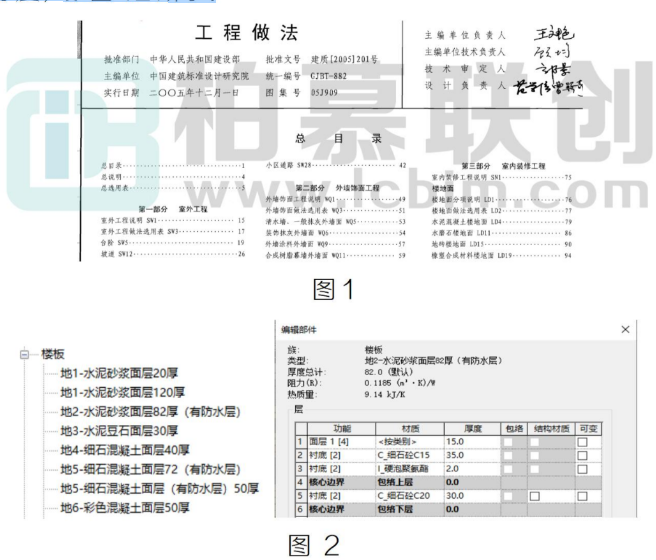

顶与建筑完成面之间的所有构造层的整合。楼地面模型搭建争议点主要在楼板厚度的确定1.以构造做法为准根据工程做法表(或者相关图集)，将楼板按要求逐层设置材质及厚度，如图 1.2 所示:

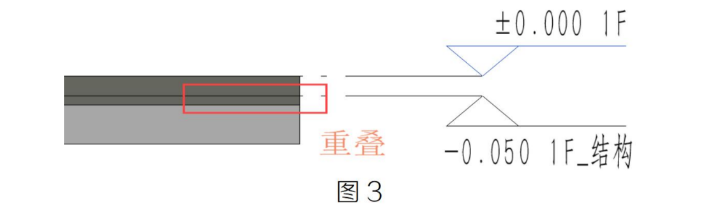

这种方式可以预设楼板类型，甚至可以作为一个库进行储存管理;不便之处在于各种构造做法总厚度不等，而一般结构板顶与建筑完成面之间厚度为定值(一般为 50mm )，这就意味着最后完成的模型在保证完成面高度正确的前提下，建筑板与结构板之间要么有空隙，要么有重叠，如图 3所示:
2、区分地面做法，固定厚度

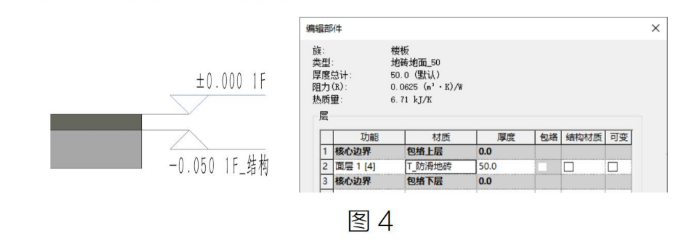

折中的建模方式，区分地面做法，如地砖地面、石材地面等;但是不按照构造做法设置分层及厚度，地面仅设置一个构造层，厚度为当前项目结构板顶与建筑完成面之间的高度差，如”地砖地面50”,这种方式能保证模型完美衔接，但是体现不了这种地面的具体构造做法，如图4所示:
