消火栓箱分类有很多种:比如单栓与双栓;明装、暗装、半暗装式;挂置式、卷盘式、卷置式、有架式;模型搭建时，根据设计说明选择对应的类型放置。今天就来说说建模过程中常容易混淆的
问题。

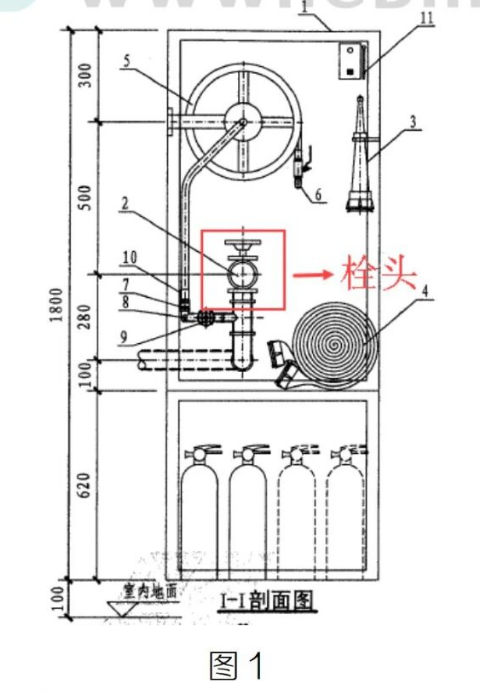

1.消火栓箱高度问题消火栓安装规范中明确规定栓头距地 1.1m 安装,很多初学者放置箱体时就会 1.1m 放置，这显然是不对的，如图1所示:

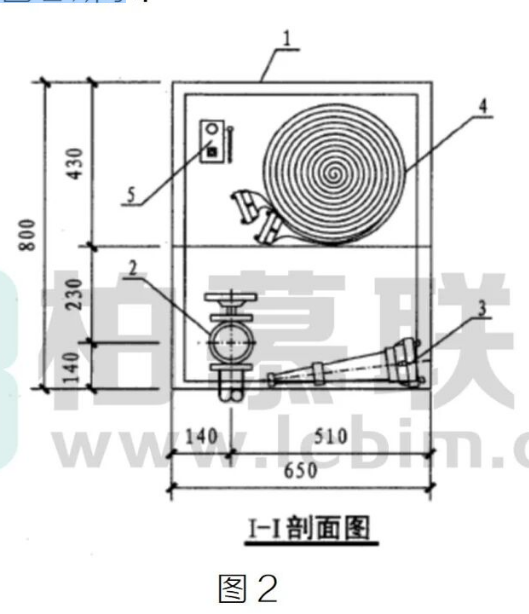

一般的消火栓箱族中，零标高对应的是箱底，与头的高度是不匹配的;按图1所示消火栓箱类型，项目中放置时底部标高应该为 100mm。消火栓类型项目中放置时底部高程则为960mm(1100-140)如图2所示：

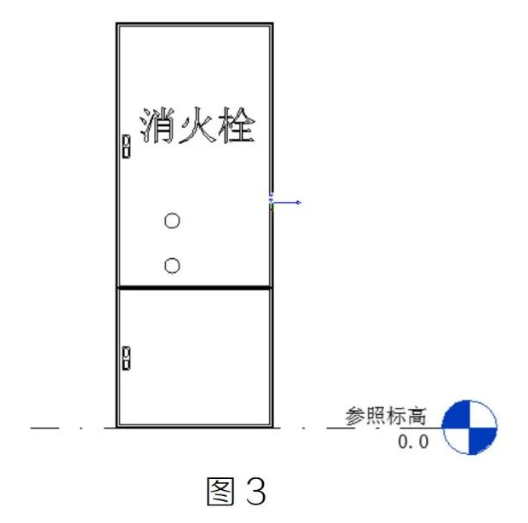

当然，上述所表述的高度值前提是消火栓箱族中零标高参照点是箱底，如图 3所示：

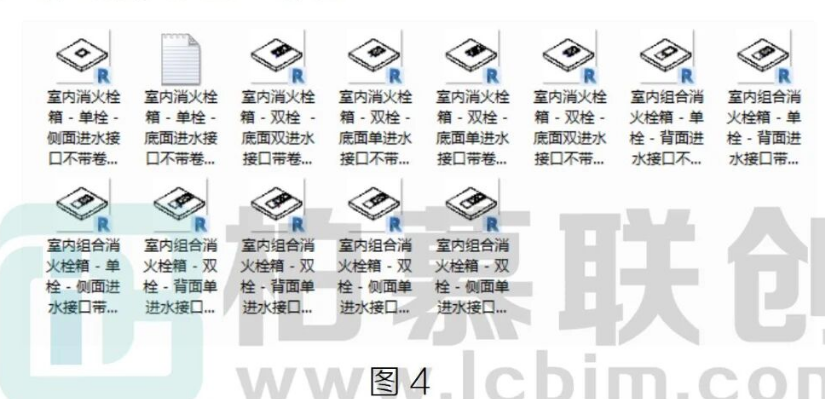

2.消火栓箱族主体消火栓箱一般是背靠墙或柱子安装，因此很多人倾向于将消火栓箱族设置为基于面的族，以Revt 自带族库为例，清一色全部都是有主体的族，如图 4所示：
基于面的族能保证箱体时刻贴着主体，放置时方便很多;但同时也意味着放置时必须有一个主体，时间受限。如果给排水模型搭建时土建模型尚未完成(这种情况经常出现)，则无法对消火栓箱体模型搭建。
当然，没有主体的族则避免了这一尴尬，但是可能放置时就会产生一定的位置偏差。
