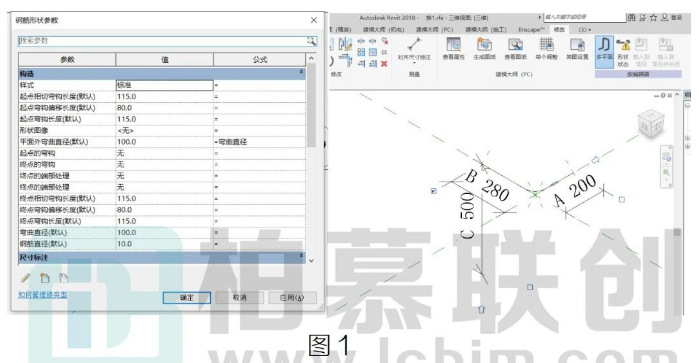

继上次提到钢筋族不能载入项目的原因，是因为所做的钢筋族“族类型”下的 A、B、℃ 等族已使用参数设置好参数值之后(详见每日一技 1521期)。发现了部分小伙伴在做钢筋族时，按照要求设置参数值后，依然不能载入项目。如图1所示:

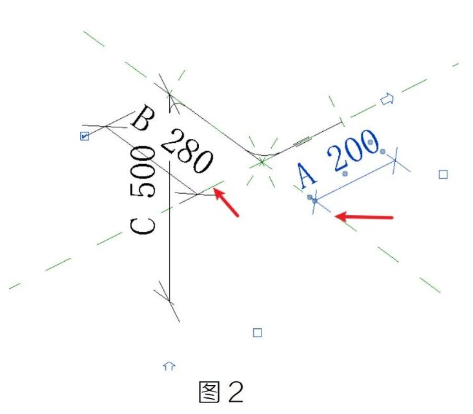

检查后发现，是因为参数的尺寸标注标注在参照平面上了。如图2 所示:

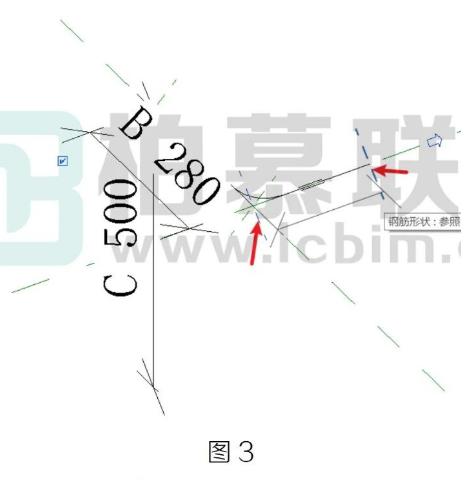

此时，我们只需要将标注删除，重新标注在钢筋形状的参照上，就可以解决了。如图 3所示:
综上所述，满足两个条件即可:
1.标注必须标注在钢筋形状参照上;
2.所使用的参数在“族类型”下，参数值不能为 0。
