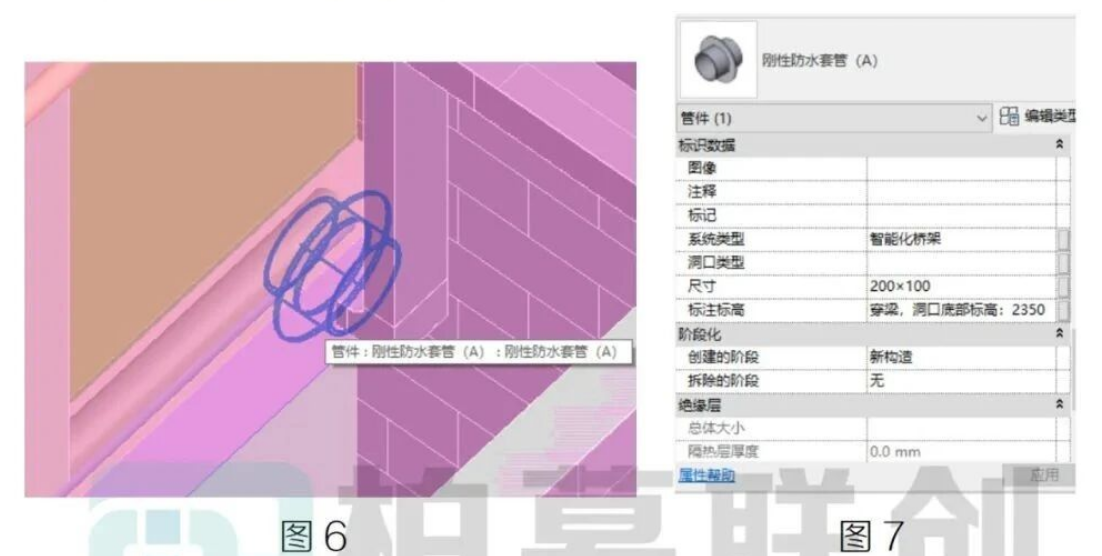

桥架套管信息如图 5 所示梁上留洞如图6所示:
梁上套管信息如图 7所示:根据文章解头提出的需求制作脚本，难度不大，读者可以自行尝试，如果有问题，可以下载文未相应附件。不过脚本制作过程中，有一些注意点需要说明:

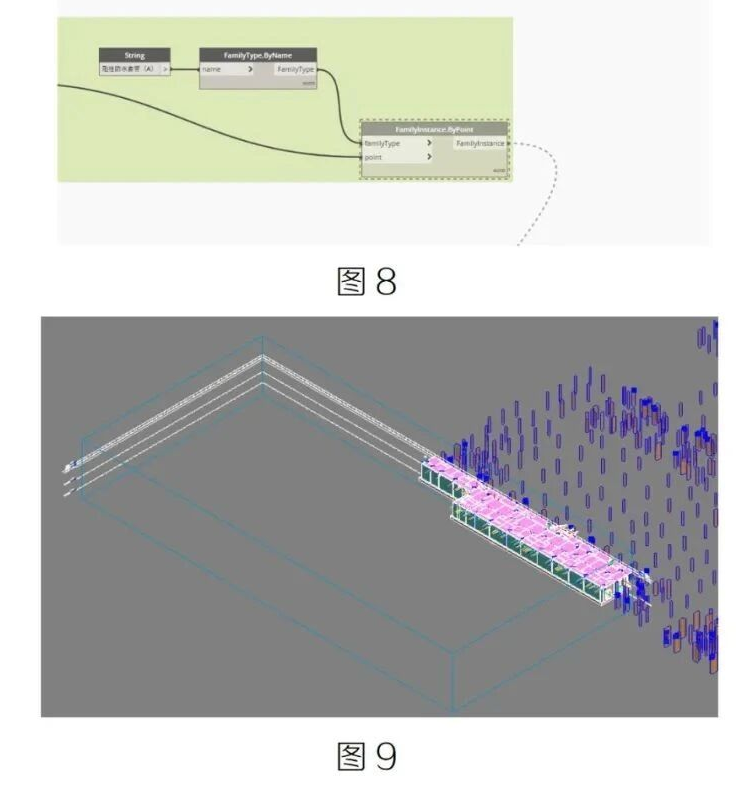

1.对于大型项目，先冻结放套管的节点，分两次运行程序。视图只解一个三维视图，用剖面框控制一个很小的视图范围，保证运行速度。如图 8.9 所示:

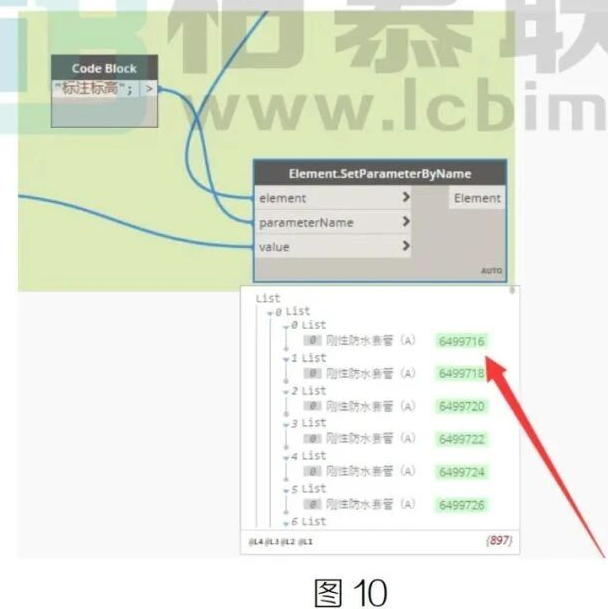

2.所有有碰撞的地方都会生成套管,所以生成的套管要检查下是否合适，点击D 就能跳到套管位置，如图 10 所示:
3.布置楼板套管时,最后一个 Python 节点箭头位置需要改成自己的文件夹路径，如图 11所示：
