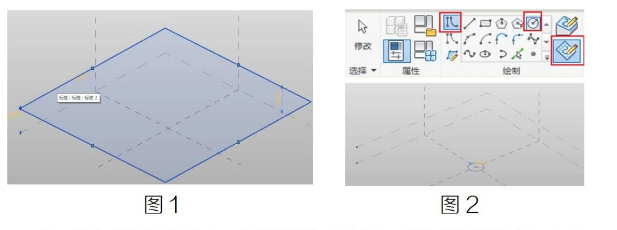

1、新建“新概念体量-公制体量”，在创建选项卡下，选择标高新建一个标高 2。如图1所示:

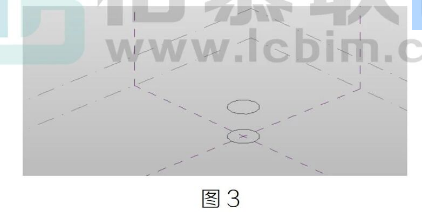

2、选择标高1平面，在创建选项卡下，使用模型线在平面上绘制一个半径为 5000 的圆。如图2所示:3、选择标高 2，重复第二步操作。如图3 所示:

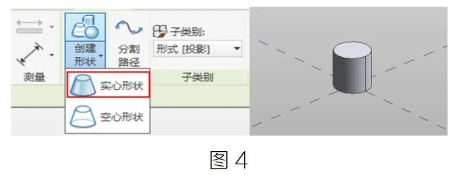

4、同时选中创建好的线条，在创建形状下，创建实心形状。如图 4 所示：

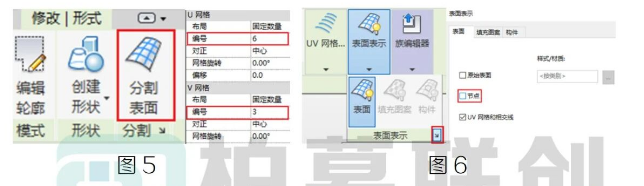

5、选择所生成的圆柱体侧表面，在“修改形式”下，点击分割表面，在属性面板下将 U 网格编号设置为 6，V 网格设置为 3。如图 5 所示:
6、选择分割过后的表面，在右上角选择“表面显示”，勾选节点。如图6

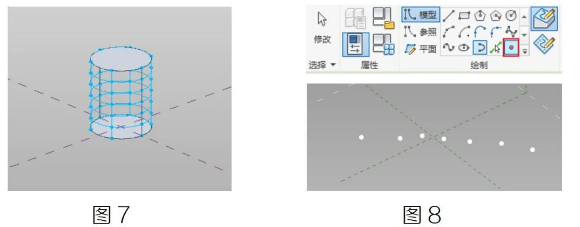

7、分割完表面后，如图7所示
8、新建“自适应公制常规模型”，选择标高1平面，然后在创建选项卡下，选择点图元并按顺序任意放置7个点。如图8所示
