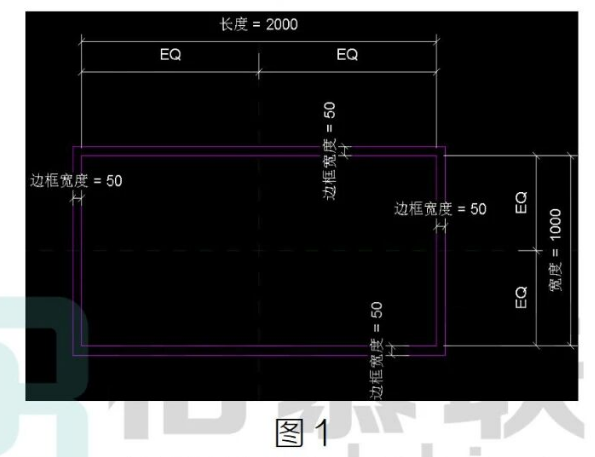

如果想创建一个构件数量参变的族，例如格栅板时，我们可以利用阵列组的功能实现中间格栅数量随着外框宽度变化。新建一个外框的常规模型，并让其长宽参数化，如图1所示：

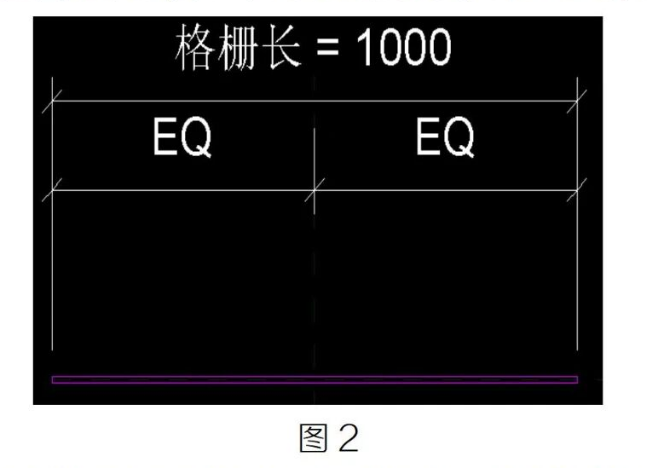

接下来需要用常规模型单独创建格栅族，如图2所示：

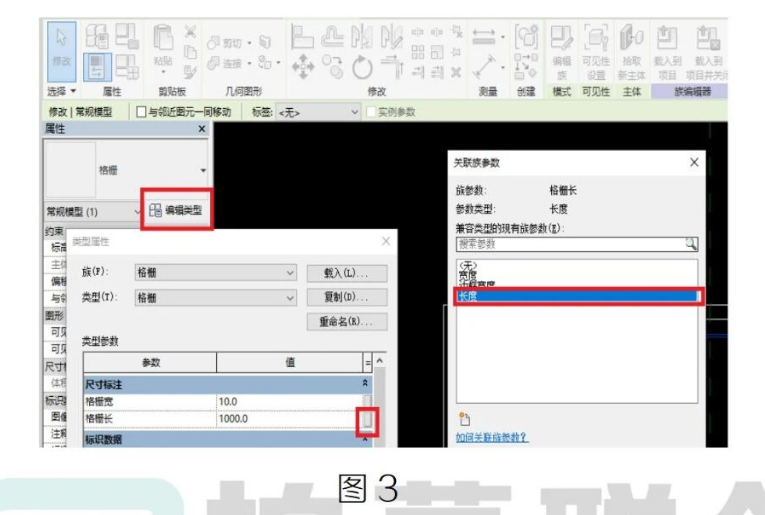

然后将格栅族嵌套进外框族中，并且将参数“格栅长”关联到外框参数“长度”中，如图 3 所示：

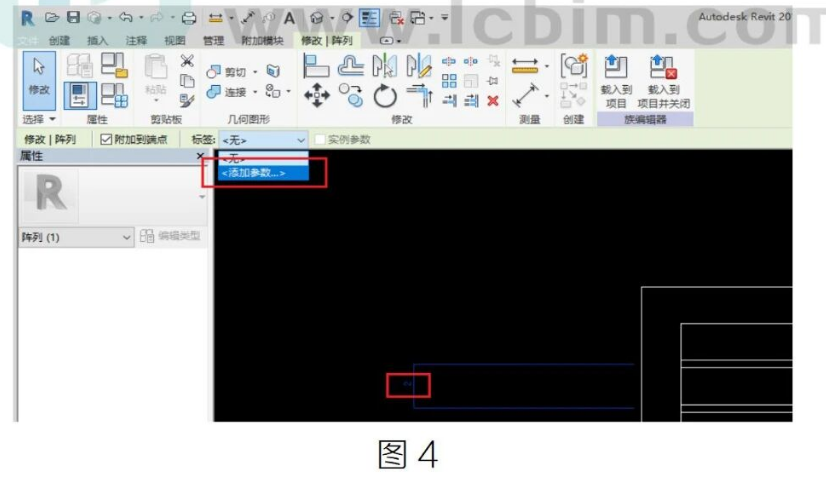

然后以 50 的间距阵列“格栅”并为阵列组个数添加参数-“N”如图 4 所示：

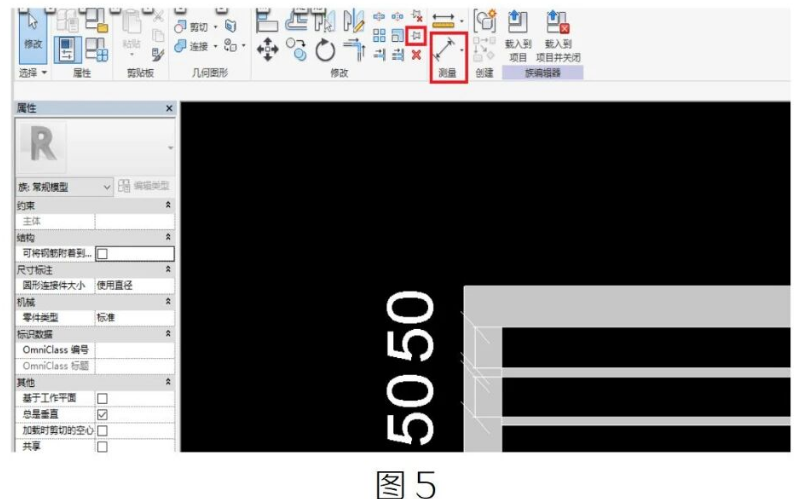

用参数“N”来控制格栅的个数了，用“对齐尺寸标注”将格栅离边框的距离、格栅之间的距离进行标注和锁定，如图5所示：

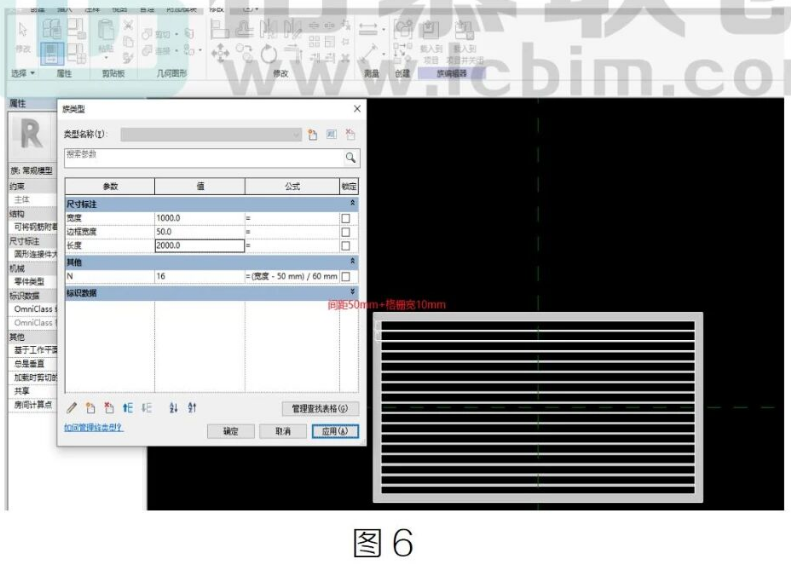

最后。需要为参数“N”添加一个公式，使其能随外框大小而增减，如图6所示
成功创建了格栅数量可以随着外框宽度变化来增减的格栅族。
