某项目对二次结构砌体墙与隔板墙进行内部构造深化，并统计工程量，如图 1所示:

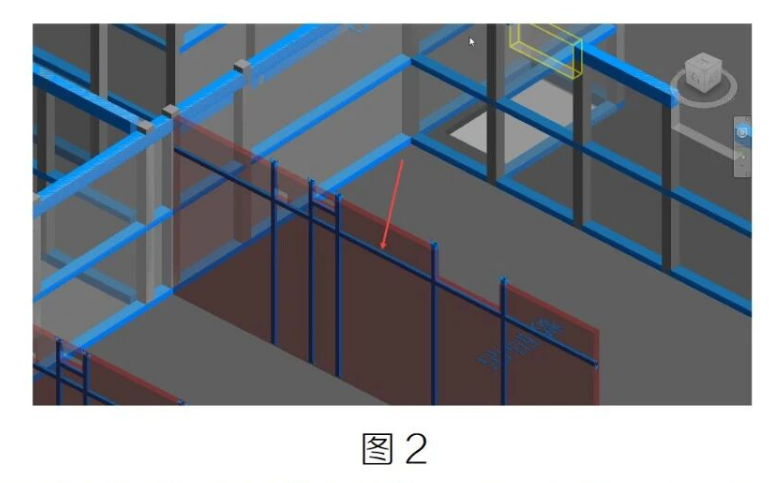

内墙面积很大，墙体转角多。横向方钢族需在三维视图中可调整长度，并能在明细表中统计，所以这个族的设置至关重要。如图2 所示:

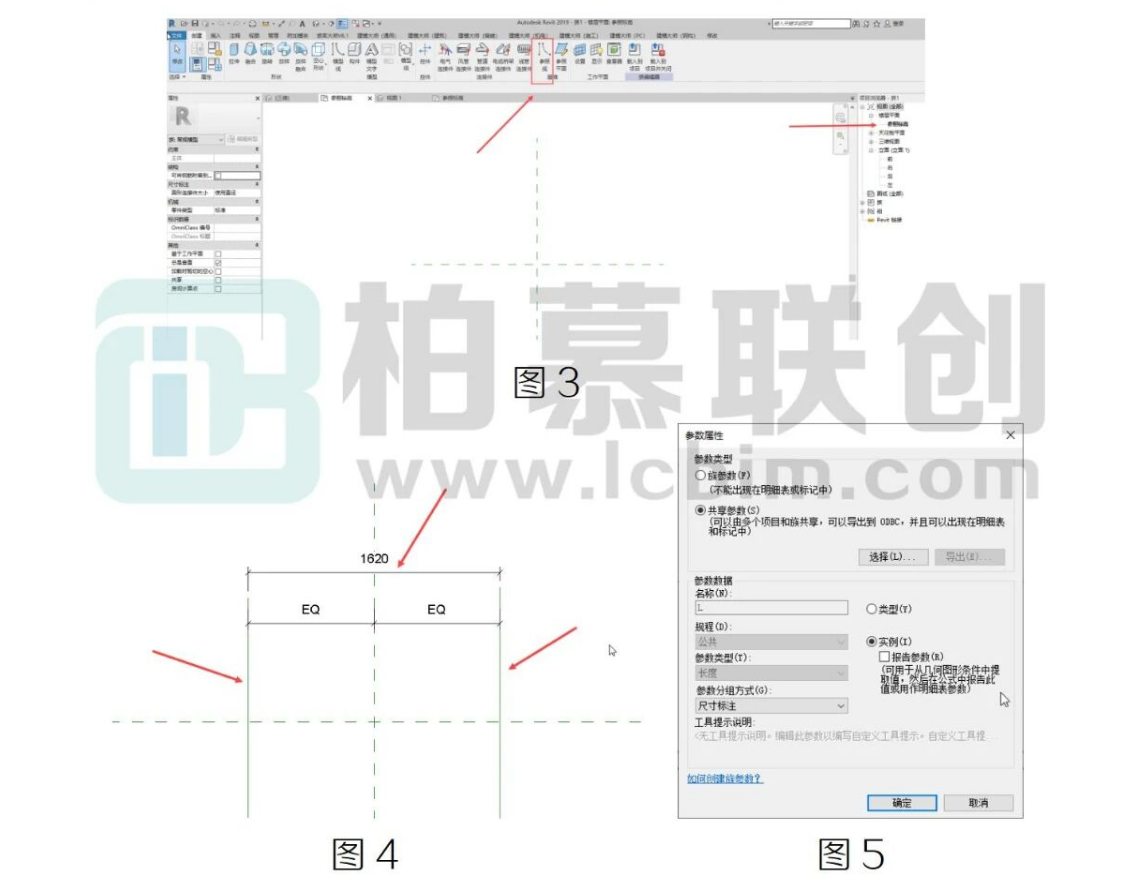

使用“公制常规模型”族样板，在平面视图上，使用参照线绘制竖向两道基准，标注均分，标注长度参数。如图 3.4所示：

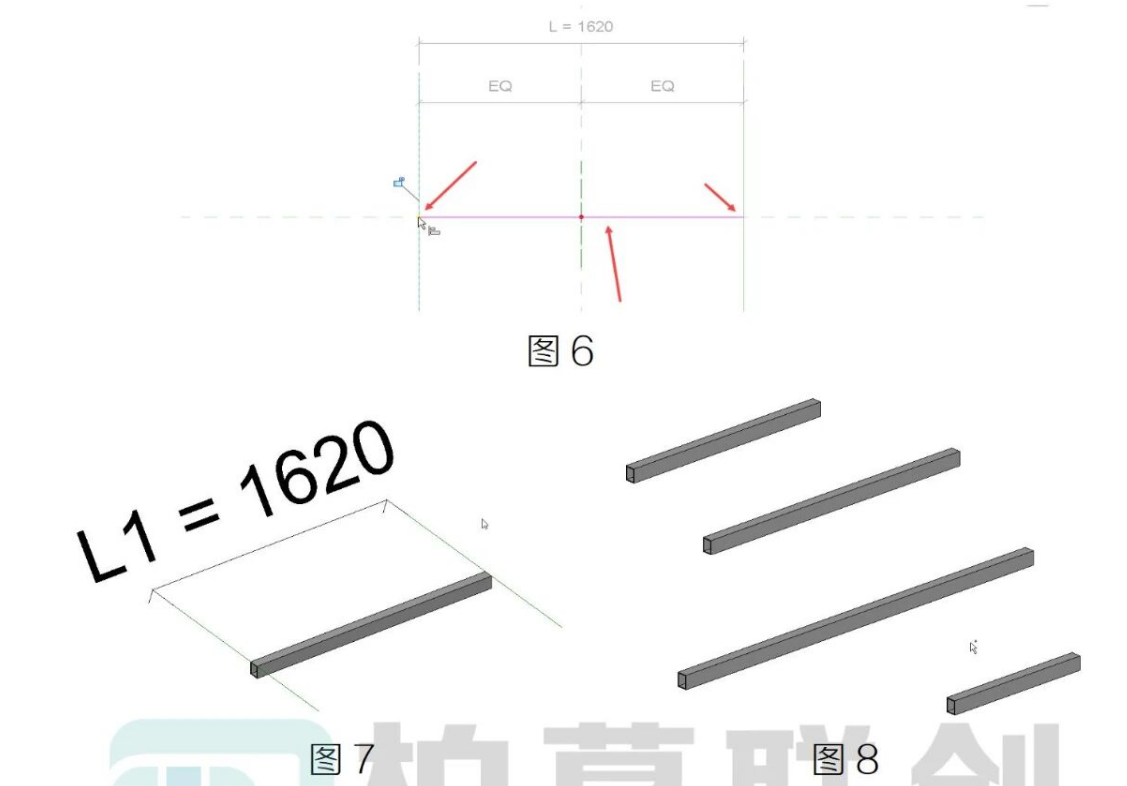

为使长度L1能在明细表中统计，使用共享参数，如图5所示使用放样方式创建方钢实体，放样路径锁定与横向参照平面两端点锁定于参照线上。如图 6.7 所示:

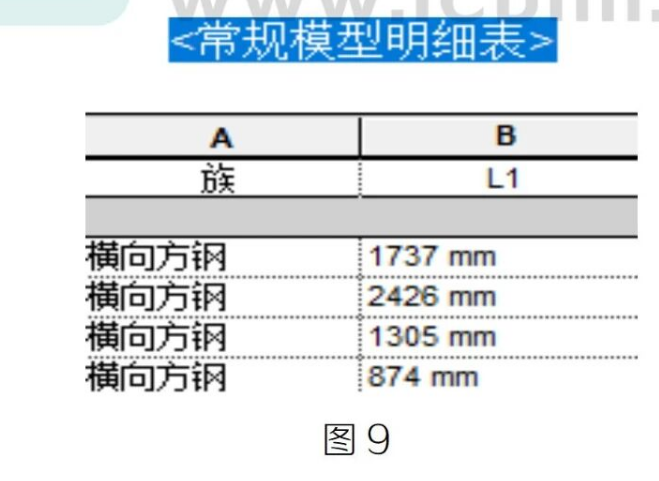

将族载入项目文件中复制多个，且三维视图中调整各自长度设置明细表，长度可统计。如图 8.9 所示:
