【问题】以下是全南玛头项目的方案效果图，在服务过程中要求为其双曲屋面出平面定位图，如图 1.2 所示:

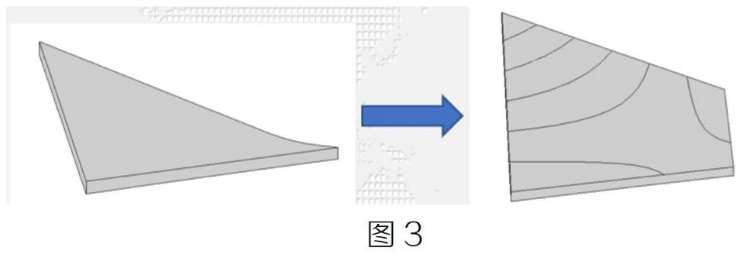

【解决方案】一般双曲屋面平面定位图，可用等高线表达或网格交点高程法表达。本篇介绍等高线解决案，如图 3所示:

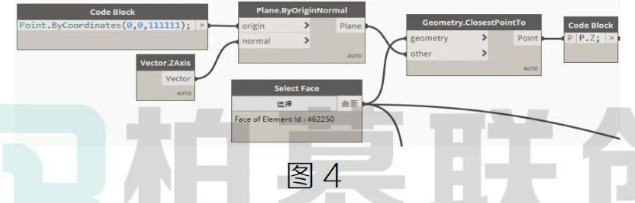

一、首先拾取双曲面，并获取双曲面上最高点和最低点高程值。1.1求双曲面上最高点的高程值，脚本如图 4 所示:

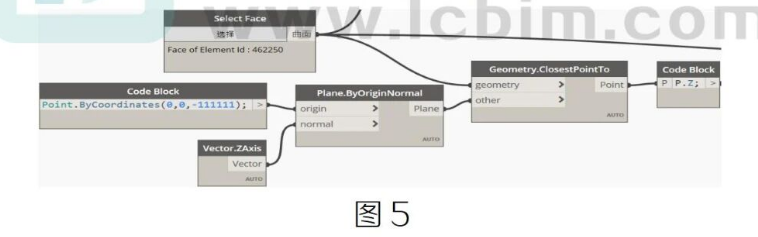

1.2 同理，求双曲面上最低点的高程值，脚本如图5 所示:
二、在双曲面所在高程范围内，创建高差可设置的若干个参照平面，并与双曲面相交，获取相交曲线或点，原理图和脚本如图 6所示:

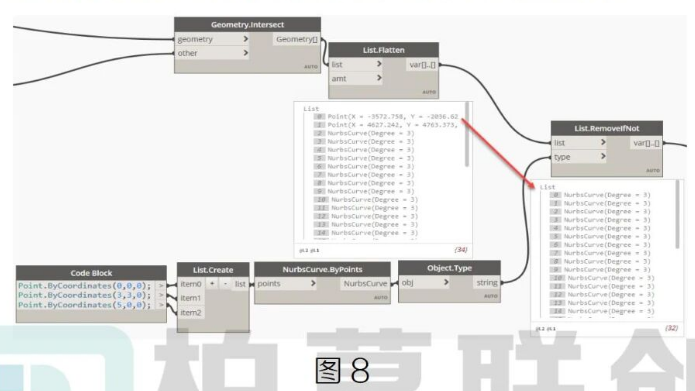

双曲面等高线原理图，如图7所示，三、过滤掉不需要的点数据类型，脚本如图 8所示:

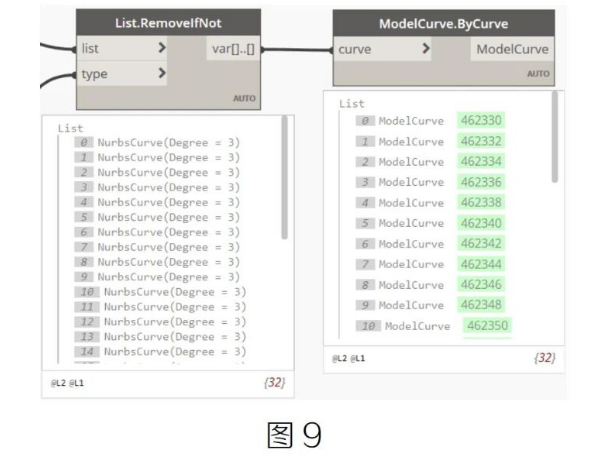

详见每日一技 1651 Dynamo 过滤不同的数据类型四、最后将 Dynamo 的曲线数据类型，转换为 Revit 的曲线数据类型，脚本如图 9 所示:
