【问题】以下是全南玛头项目的方案效果图，在服务过程中要求为其双曲屋面出平面定位图，如图 1.2 所示:

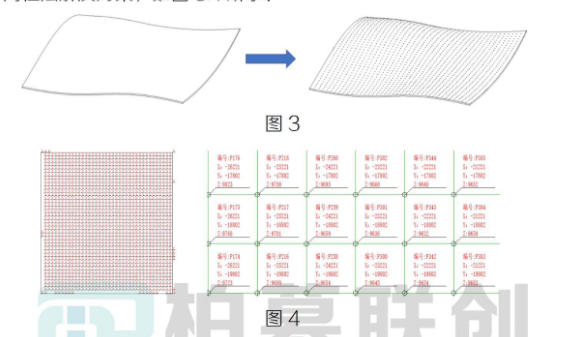

【解决方案】一般双曲屋面平面定位图，可用等高线表达或网格交点高程法表达。上篇介绍等高线解决案，本篇介绍网格交点高程法解决方案，如图 3.4 所示:
定位网格交点在乙轴方向与双曲面交点1.1项目样板设置/WW.CDim.COm1.1.1 创建定位球

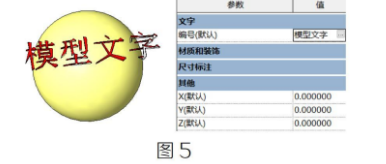

选择公制常规模型族样板，要求添加 X、Y、乙 坐标值和编号参数，都为共享的实例参数。如图5所示:
