在精装项目中有时会遇到需要给斜柱包边的情况，在试了市面上的插件贴面功能后发现都不能做到，下面来给大家介绍一下解决方法:

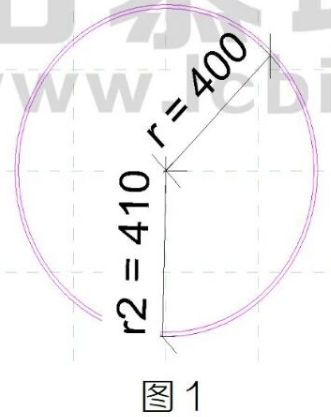

首先，打解公制结构板绘制两个不柱族样一样大小的圆分别给两个轮廓(即圆环的内径和外径)参数，如图1所示

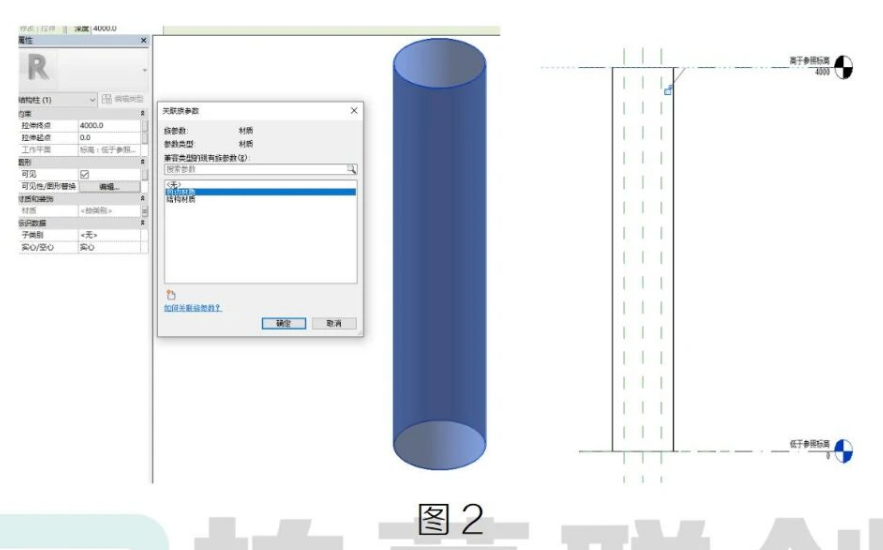

然后，生成形状，把族的底部和顶部分别锁定在“低于参照标高”和“高于参照标高”上，并添加材质参数，如图2所

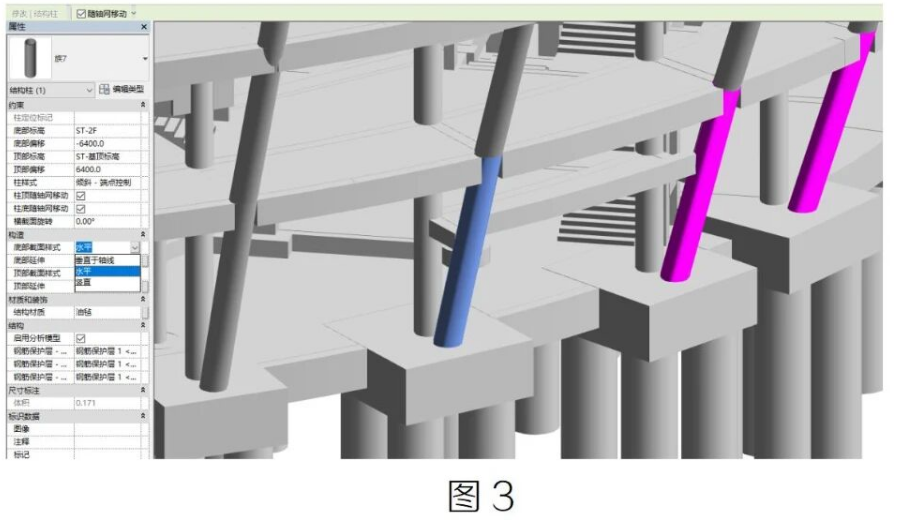

最后把做好的族载入到项目中，调整好半径参数在三维视图中拾取斜柱的两个端点生成包边，并且选中包边族把属性栏构造下的“底部/顶部截面样式”改为水平，如图 3 所示:

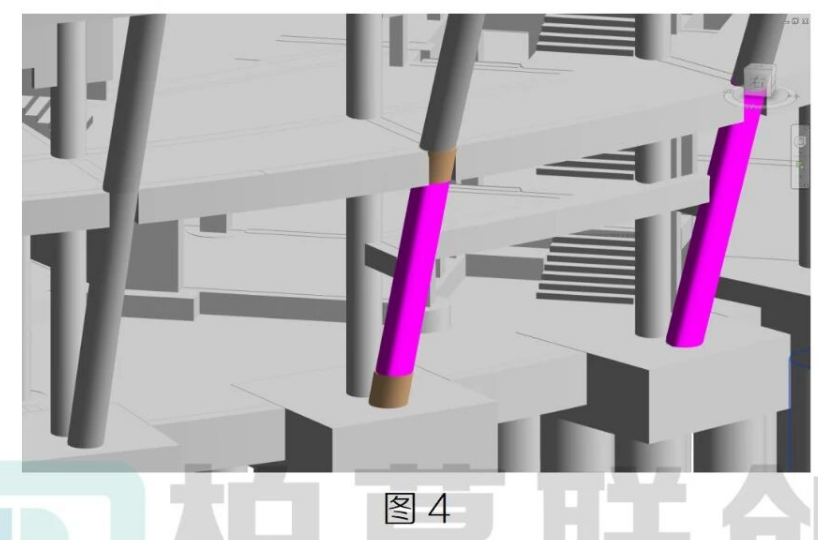

如果斜柱的包边上下两头比中间大或材质不一样，可原位复制一个包边族，调整参数，更改材质，通过设置底部/顶部偏移量的方式达到我们要的效果，如图4所示:
注:此方法只适用于斜柱非链接模型的情况下，如果需要拆分模型，可将图元复制到精装模型中，我们来看一下最终效果，如图5所示:
