通常绘制楼梯时，楼梯都是默认为矩形。如果我们需要绘制的楼梯为不规则形状或者有弧度的时候，我们就可以使用草图功能进行绘制。

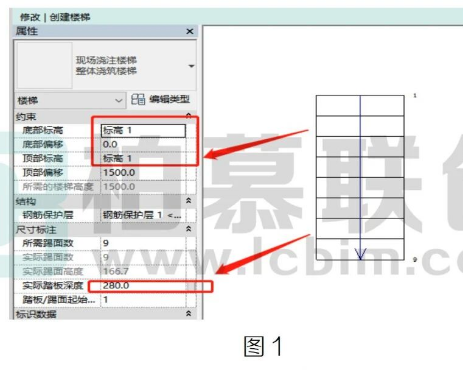

我们首先按照要求调整好楼梯的顶部与底部的标高，将段绘制出来。如图1所示:

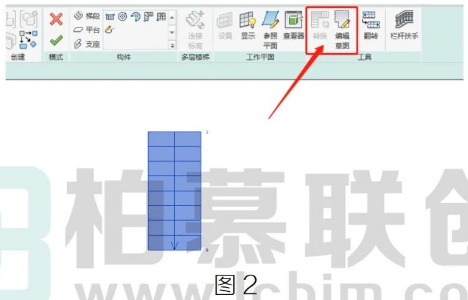

接下来我们选中梯段点击“转换”将目前的梯段变为草图(注:转换为草图为不可逆步骤)，转换成功后选择编辑草图。如图 2 所示:

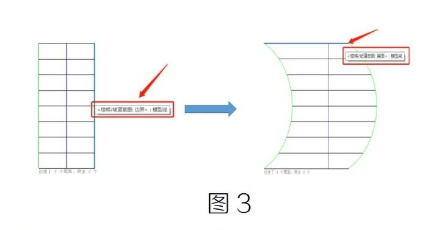

然后我们修改“楼梯草图边界”成我们需要的特殊形状井将“踢面模型线”连接到草图边界上，如图3所示:

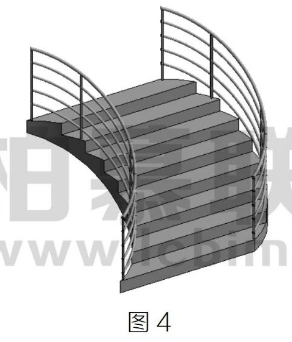

现在我们就得到了圆弧形的楼梯，如图 4所示:
