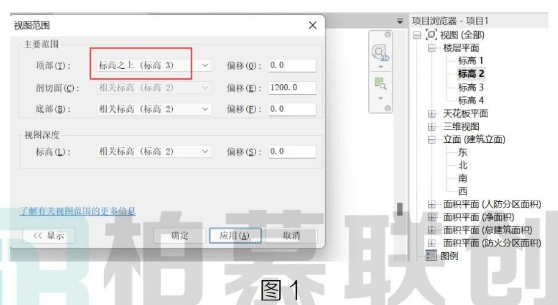

视图范围这个概念大家应该都不陌生，视图范围顶部设置选项会有一个标高之上，如图1所示:
那么这个标高之上是什么意思呢?CO I102
大家想当然会觉得这个肯定是此楼层平面所在标高上面的标高，一般情况，确实也是如此。

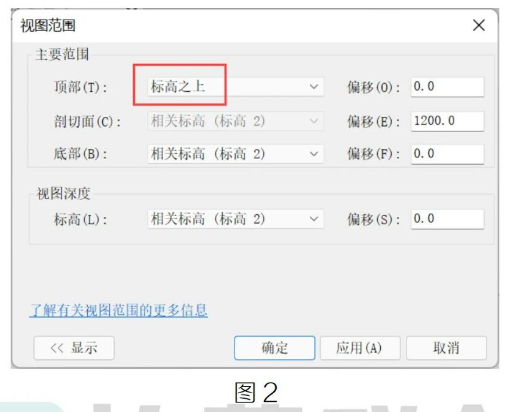

但是小编最近在做项目的时候遇到了如图所示情况，标高之上后面并没有附带一个标高的名称，而且顶部范围设置的也没有什么作用，这是怎么回事呢?如图2所示:
后来仔细研究了一下,发现之前想当然的理解是不准确的。其实耖介软翹溯稹梔蕾陈默认的标高之上的那个标高，必须有一个条件，那就是这个标高必须有对应的楼层平面。

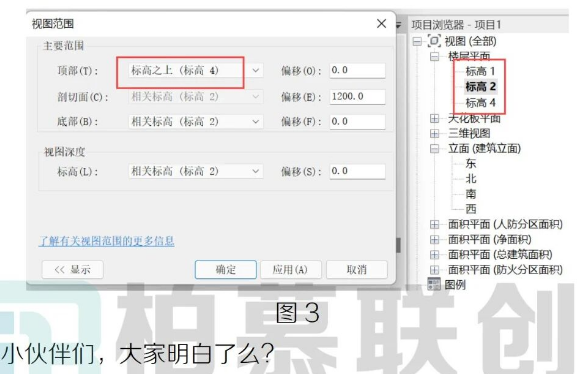

如图 3所示，标高2上方的标高是标高 3，但是因为标高3 没有对应的平面视图，所以视图范围中显示的标高之上的那个标高是标高 4
