方法一

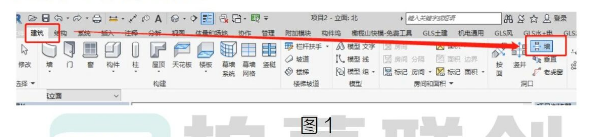

我们绘制好墙体后，在立面(或者三维 )，选择“建筑”一“墙”命令，单击选择需要解洞的墙体，可框出矩形洞口，该洞口可独立选中的图元。如图1所示:
方法二:

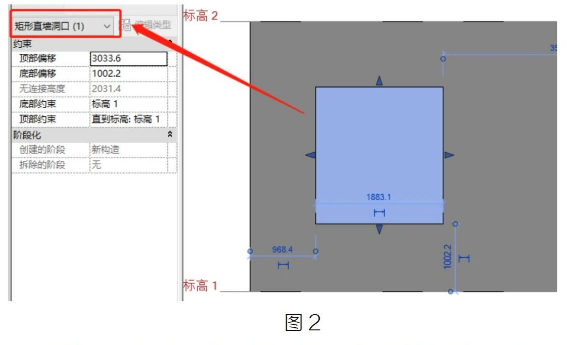

绘制墙体，在立面(或者三维)，双击墙体进入到“编辑轮廓’的操作界面，绘制洞口线条。如图2所示:

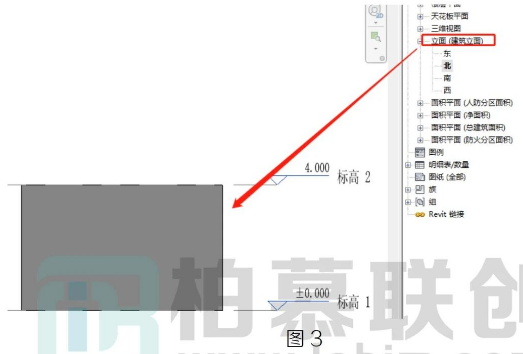

通过以上两种方法介绍，我们可以看到在绘制的时候，方法二只能绘制出矩形洞口，但方法一可以快速在一面墙上绘制你想要任何形状的洞口。如图 3 所示:

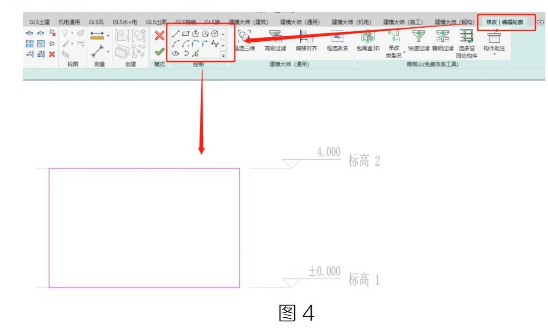

那我们在删除的时候呢，方法二可选中单个或框选多个矩形直墙洞口直接删除，但方法一若需删除，则必须重新进入编辑墙体轮廓命令中逐个删除。如图 4所示:
