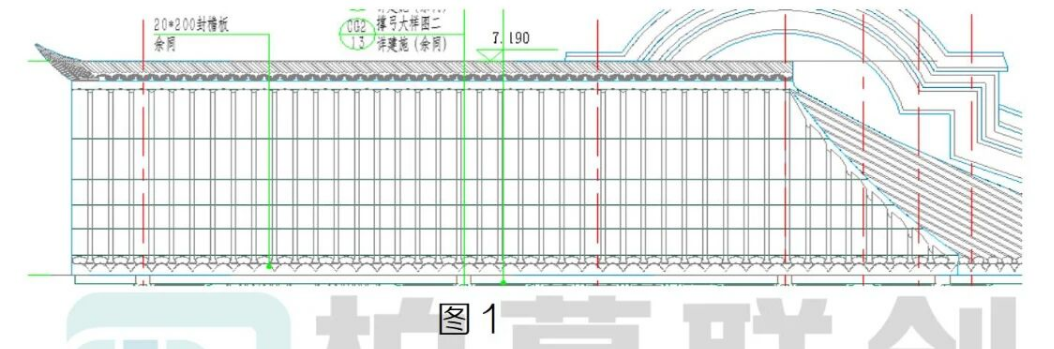

隐藏局部线条我们在做项目出图的时候，视图中一个构件上可能会出现我们不想要的多余线条，但是因为整个构件我们还是需要的，因此不能隐藏构件，如图1所示:

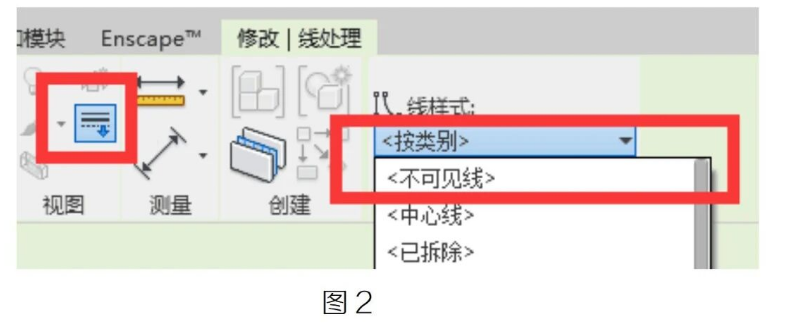

例如图1所示屋顶，画好的屋顶构件上有很多线条，但是我们在实际出图的时候是不需要的。我们可以选择修改面板下的线处理，选择不可见线，来处理屋顶构件上多余的线条，如图2所示:

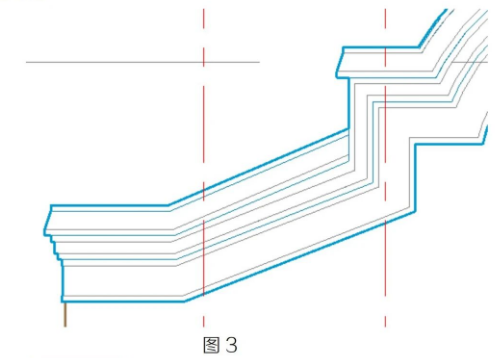

2.局部线颜色、宽度的处理如图 3 所示，在古建项目中立面图纸的边界是需要加粗的线条来表示的。
想要在 Revt 中表现出来的话，两种办法:
1)用线条来描一遍边界
2)线处理

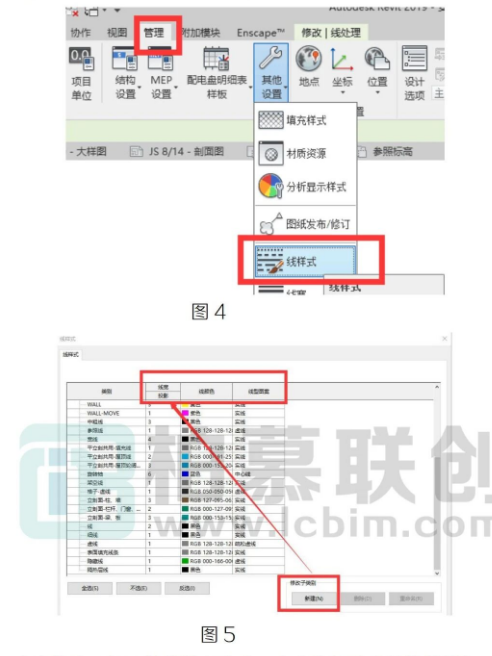

我们先在管理面板下的线样式中，添加我们想要的线宽，颜色线型图案的线条，如图 4、图5所示:

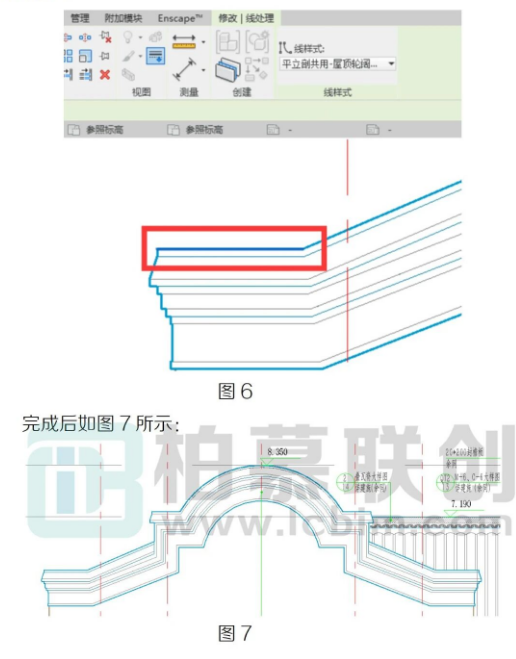

点击修改面板下的线处理命令，点击你想改变的构件线条，就可以在 Revt 中将同一构件的线条改为不同粗细和不同颜色的线条，如图 6 所示:
