在族里，每一个构件都对应有一个工作平面，而有时候利用构件与其对应的工作平面之间的关联来控制构件的参变会更便。如图 1所示，当高度参数修改后，大家会发现上部放样的物体高度并没有随之改变，此时我们要如何来修改呢?
原理:放样命令是由路径和轮廓两部形成。路径所在的工作平面就成为了一个关键点，路径设置好之后，还要将轮修改在这个参照的工作面上

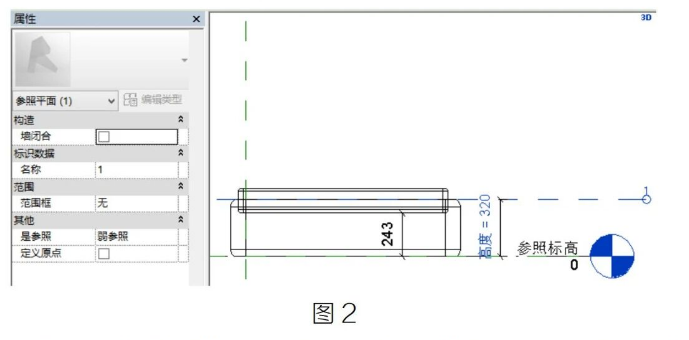

1、首先，选中高度为 320 的工作平面，在“属性”面板中命名为“参照平面 1”，如图 2 所示:

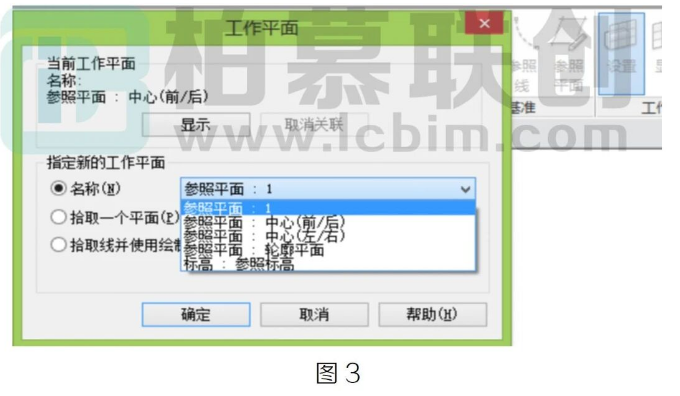

2、然后进入“创建”选项卡的“工作平面”中点击单击“设置”命令。进入“工作平面”对话框，点击“名称”旁边的倒三角，找到我们的“参照平面 1”，然后确定，如图 3 所示：
3、之后，将放样的轮廓编辑在参照平面1上，能锁定的于参照平面 1锁定，完成测试参数即可，如图4所示:
