最近遇到的一个项目，地下车库不是方方正正的，如图

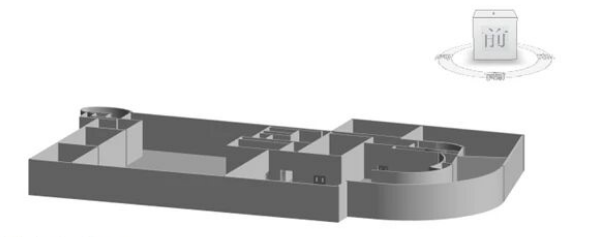

绘制模型的时候还好，等到后面调管线的时候就麻烦了。比如我切换到前视图后，视图相对于模型不是正视图，也就是说我的墙体、管线不平行与此正视图，如图所示，这样操作起来很不方便。

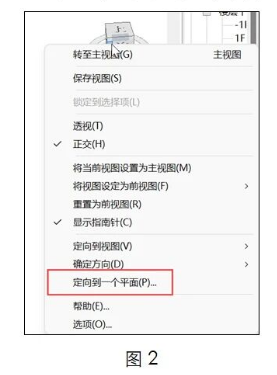

有没有什么办法呢?经过摸索，我找到一个稍微好点的方法。首先，右击 ViewClub，选择“定向到一个平面”，如图 2 所示。

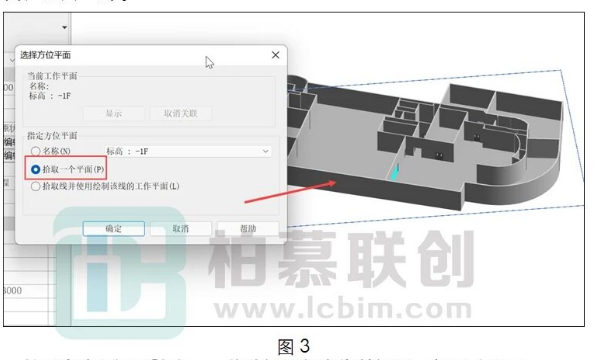

在弹出的对话框中选择“拾取一个平面”，选择需要设置为正视图的一个面，如图3所示。

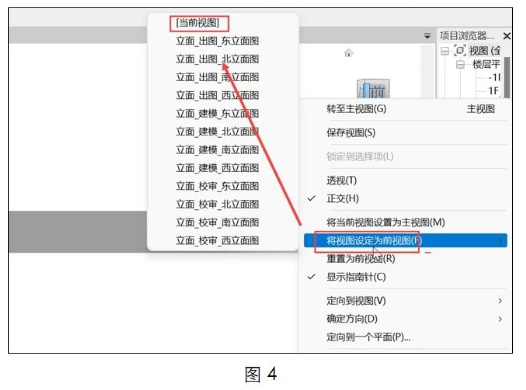

然后右击 ViewClub，，将此视图保存为前视图，如图 4所示。

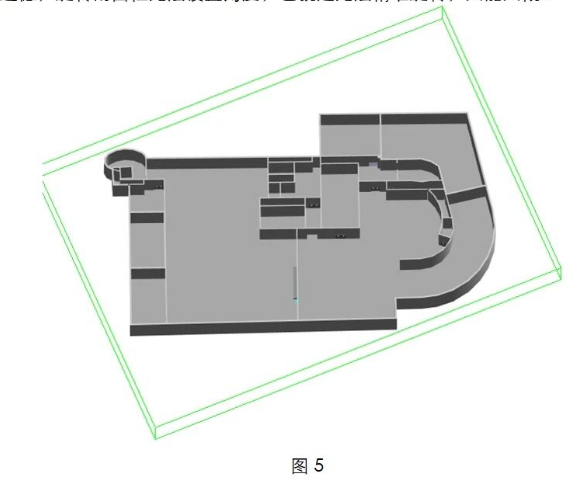

此时，你再点前视图时，就刚好切换到我们选择的方向。这种方法也不能解决所有的问题，如图5所示，无论我们设置哪个面为正视图，三维剖面框的方向并不会变。当然，我们可以选择剖面框，但是很遗憾，旋转剖面框无法设置角度，也就是无法精准旋转，只能大概。
