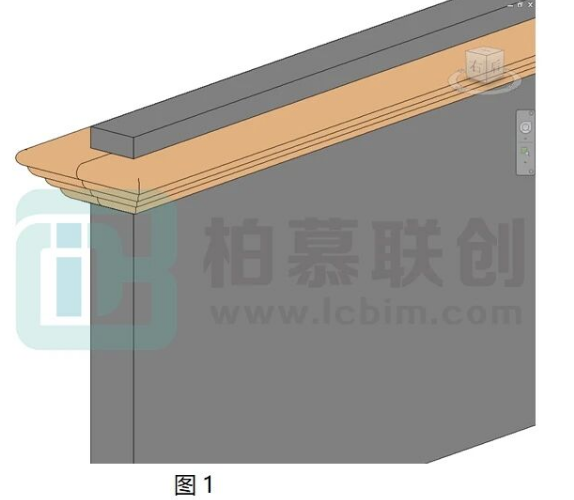

在项目当中，为了达到更好的表达效果，有的墙端的墙饰条需要我们转角回墙，那么在 Revit 中如何做能够达到如图1的效果呢?

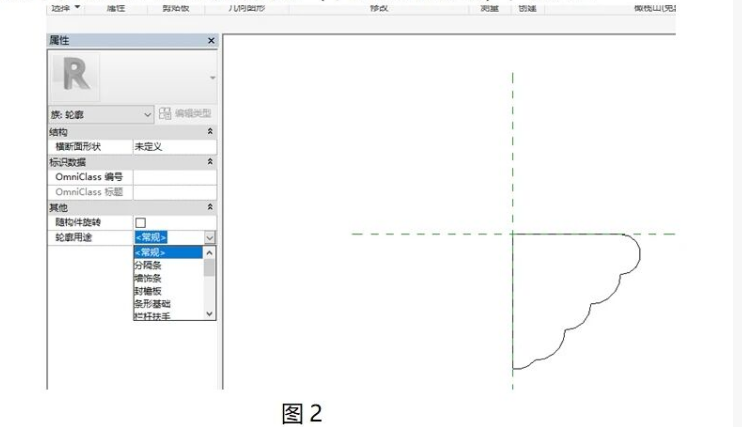

首先，我们新建一个“公制轮廓”，绘制我们需要的墙饰条轮廓，属性面板中轮廓用途可修改为墙饰条(不修改亦无影响)，如图2

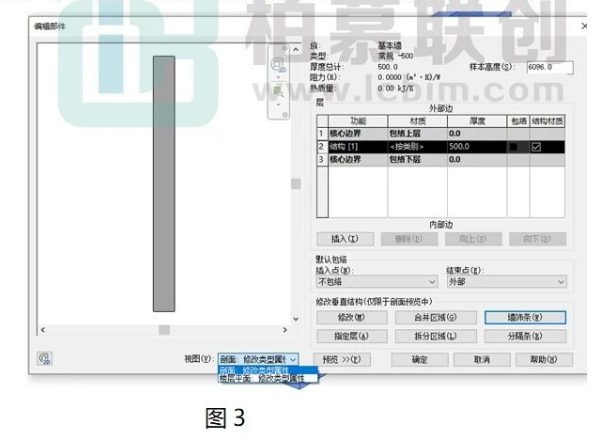

然后，将轮廓载入到项目中，在建筑选项卡下选择墙命令绘制墙体，编辑墙类型，并编辑墙体结构展解预览，修改视图为剖面，如图3：

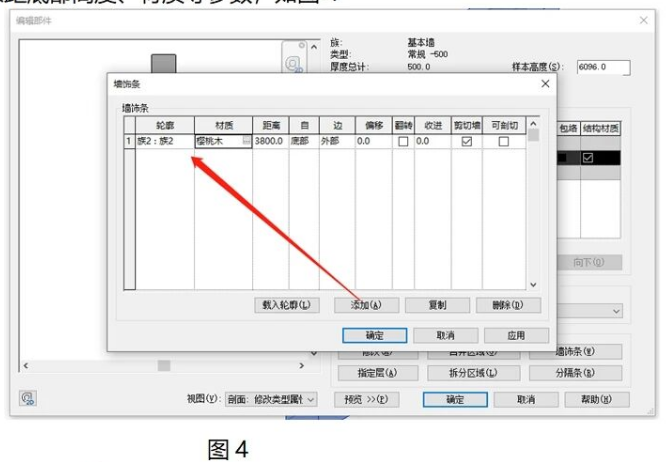

单击墙饰条并添加轮廓，把轮廓修改为我们载入进来的轮廓族，调整墙饰条距底部高度、材质等参数，如图 4
完成以上操作后完成墙饰条的绘制，在三维视图中单击墙体，点击右上角“修改转角”命令，设置转角为 90 度，并选择高亮显示部位单击，按 ES(7键退出，如图5
最后，重新选择墙体，拖拽墙饰条端点就可达到图 1所示效果。
