后浇带的构造复杂，是施工段划分和地下室防水处理的重要环节。施工过程中止水钢板等构件的预埋，以及后浇带混凝土强度等问题，也是施工质量把控的关键。由于其复杂性，加之人为因素的影响，在算量过程中漏项、少量的情况容易发生。
针对于类似的复杂构件，Revt 的优势便有了具体的体现，Revi的可视化，让审查人员只需在三维视图中，将模型与图纸、图集进行匹配，将模型与图纸-一对应。由于提前完成明细表样板的设置，使得模型完工，工程量即完成统计，实现图、、量的一体化。同时为施工现场的精细化管理提供可靠后盾，指导现场工人施工。
从施工工艺出发，精细工艺化建模，为后续采用 Navisworks 等进行真实施工动画模拟提供保证。一模多用，避免不必要的重复工作。以成都某医院地下室项目为例，我们根据图纸要求，按照 10J301图集的相关要求，通过 Revt 对后浇带进行细部处理。

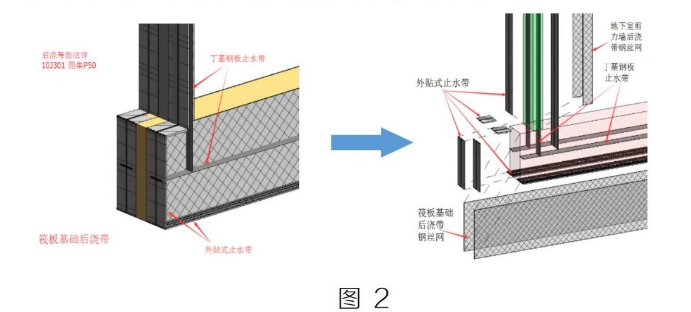

按照一定的建模流程，基于原结构主体模型，先对后浇带混凝士结构和后浇带钢丝网构件进行快速建模。接着利用多种建模方法快速处理细部构造，同时按照建模标准的相关要求，在建模的同时输入相关族类型参数，以实现与明细表样板的匹配，快速精准出量。我们将R鏈掻夭vt 工程量与招标清单工程量做如下对比，发现清单漏项，无外贴式止水带。
