在绘制暖通专业管线功能里,Revt 提供了一个“转换为软风管!的功能,在使用这个功能时很容易出现一个误区,那就是直接用鼠标点取想要转换的风管,这样经常会导致操作失败。
这个功能的正确操作步骤应该是:

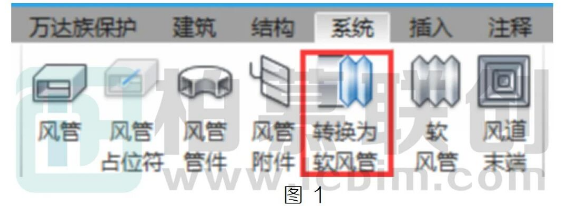

先选择功能区“系统>转换为软风管”命令，如图1所示:

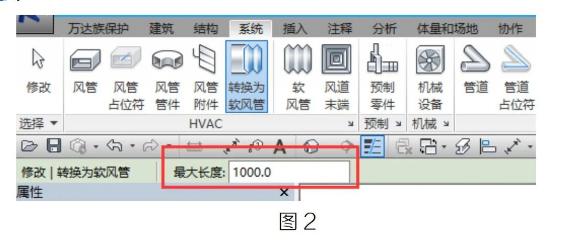

在选项栏的“最大长度”中,输入需要的软风管管段长度,如图 2所示

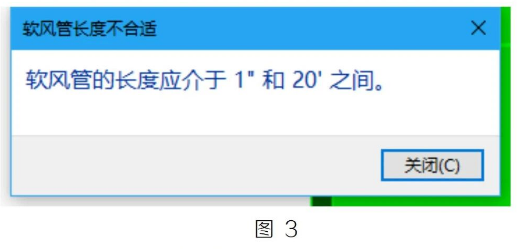

这里要注意的是,如果输入的长度大于选项栏上指定的“软风管最大长度”值,将显示如图 3 的错误提示。

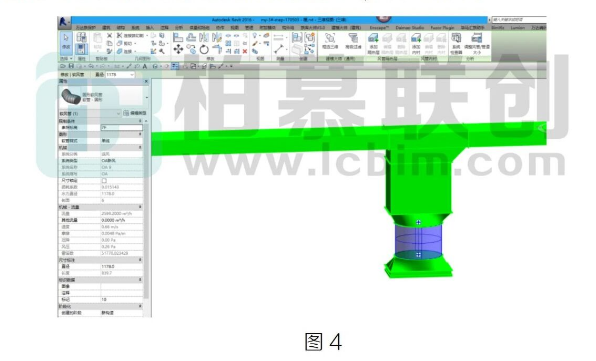

输好数值后,点选与要转换的风管相连接的风道未端,这时,与该未端相连的风管指定长度就会转换成软风管,如图 4所示:
