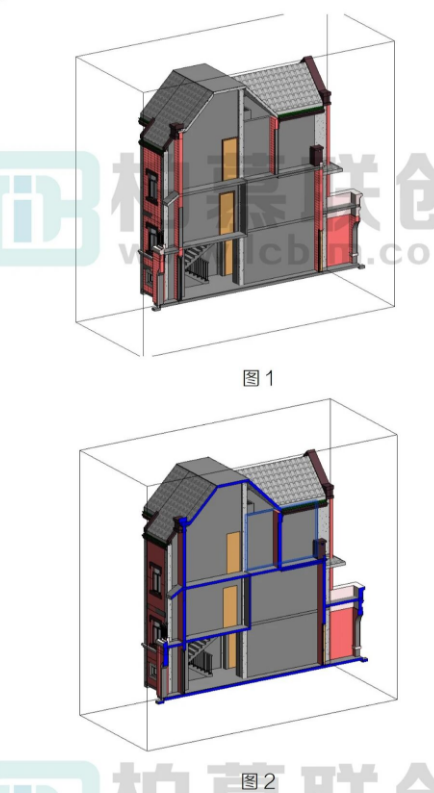

在默认的三维剖切断面显示中，断面不会高亮显示，如图1。如何方便三维模型对比查看，快速设置三维剖切断面高亮显示，如图2所示:

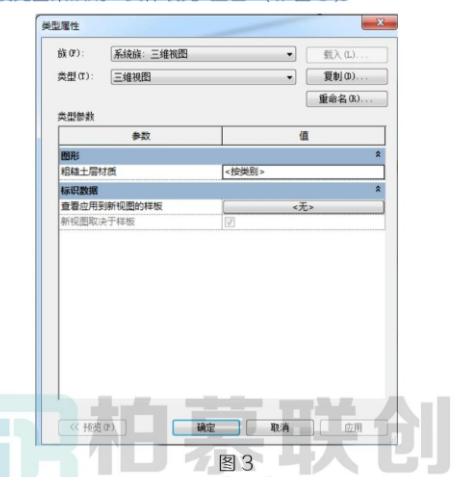

在三维视图中，点击三维视图属性栏“类型属性”“粗糙土层材质”后的图标，建立一个“三维剖面显示”的材质，在图形选项卡中将截面填充图案改成“实体填充-蓝色”( 如图 3)。

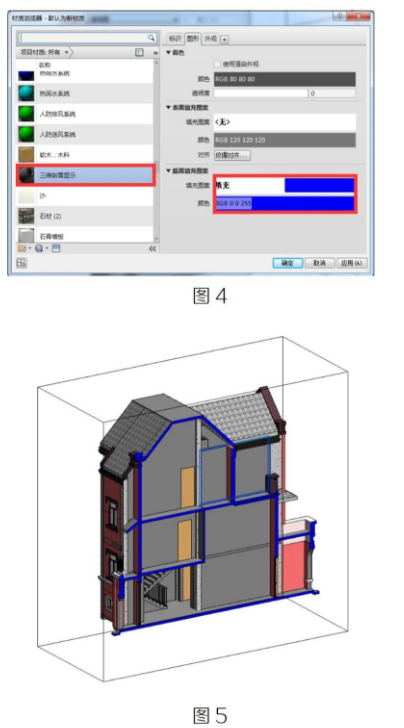

3、整体效果注意:将视图详细程度改为“粗略”，模型显示样式改为“着色”( 如图 4、图 5)。
