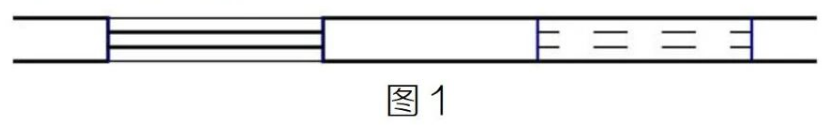

当项目中插入的窗未被视图剖切平面剖切时，即一般定义为当窗的底高底大于 1500 时，窗在楼层平面视图上以虚线显示，表示该窗的平面位置，如图1所示。

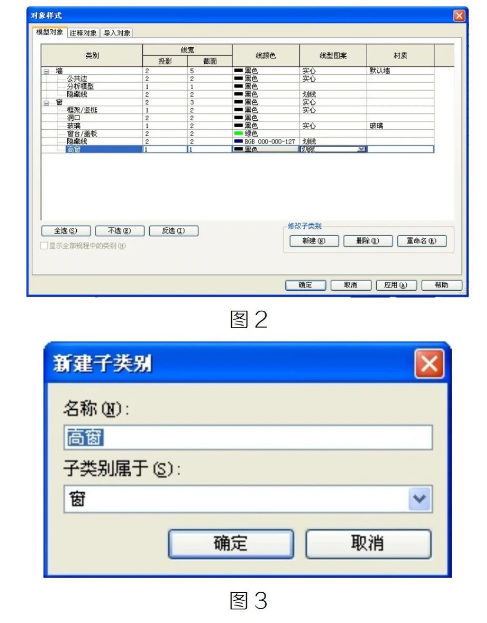

在族编辑器中，可以点击菜单“设置一对象样式”，弹出“对象样式”对话框，在“模型对象”选项卡中，可以为窗添加不同的子类别。如图 2所示，点击修改子类别中的“新建”按钮新建 ①)弹出“新建子类别”对话框，如图 3 所示，设置子类别属于窗，输入子类别名称为“高窗”，点击确定按钮，可为窗添加“高窗”子类别。参考图 2 高窗子类别设置线宽、线型等

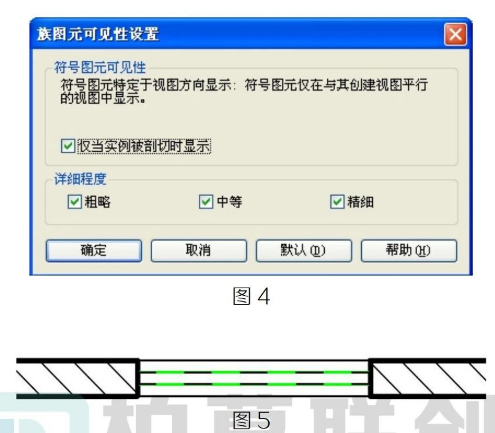

点击设计栏符号线工具线截面”，绘制窗符号线，绘制完成后，选择绘制的“窗:截面”类型的符号线，点击设计栏“可见性”按钮，弹出“族图元可见性设置”对话框，勾选“仅当实例被剖切时显示”选项，点击确定退出“族图元可见性设置”对话框。
继续使用“符号线”工具，在类型选择器中选择线类型为在对象样式对话框中添加的“高窗:投影”，沿“窗:截面”符号线绘制高窗线，如图5所示。确保其可见性设置中，不勾选“仅当实例被剖切时显示”选项，如图 4。即当使用该窗时，如果窗被剖切，则窗将同时显示“窗:截面”符号线与“高窗:投影”符号线，但实线会将虚线重合显示为实线。而当窗不被剖切时，将显示“高窗:投影”符号线。
将窗载人至项目中，当窗高台高底大于楼层平面视图设置的视图剖切面时窗显示为如图6所示。
通过控制族号线的可见性，可以设置符号线是否当实例被剖切时显示，这在处理类似高窗的问题时，起到非常关键的作用。
